На сегодняшний день инновации в производстве кабельной продукции задают тенденцию совмещения нескольких видов кабеля в один узел. В крупных городах нагрузка на линии электропередач увеличивается в разы. Огромное количество проводов нависает над открытыми участками и оживленными улицами. Ведущий в России завод-производитель волоконно-оптического кабеля ООО «Сарансккабель-Оптика» предложил свое решение – провод СИП, комбинированный с оптическим кабелем.



Примечание

Электрические и механические параметры кабелей соответствуют требованиям предъявляемые к СИП документом ГОСТ 31946—2012.



Самонесущие изолированные провода (СИП) предназначены для строительства ВЛЭП напряжением от 0,4 кВ до 35 кВ и, в отличие от проводов неизолированных, имеют изолирующее полиэтиленовое покрытие на фазных проводах и, в зависимости от модификации, имеют или не имеют подобное покрытие на несущем нейтральном проводе.



ВЛЭП, построенные на основе проводов СИП имеют следующие преимущества по сравнению с традиционными ВЛ, имеющими неизолированные проводники:

-исключение коротких замыканий между проводами фаз при их схлестывании, падении деревьев на провода, существенное снижение вероятности замыканий проводов на землю;

-повышение надежности линии в зонах интенсивного гололедообразования;

- простота и удобство монтажа и обслуживания;

-значительное снижение случаев вандализма и воровства.



Конструкция провода СИП-2 с ОВ представляет собой три основные токопроводящие жилы из алюминия, нулевую несущую жилу из алюминиевого сплава и оптический кабель, свитые в один жгут. Нулевая и токопроводящие жилы провода изолированы светостабилизированным сшитым полиэтиленом. Нулевая жила выполняет функцию несущего провода. Волоконно-оптический кабель выполнен в виде скрутки оптических модулей вокруг стеклопластикового прутка и может содержать в себе от 2 до 144 оптических волокон для передачи информации.  Исполнение кабеля СИП-2 с ОВ представлен на рис. 1.

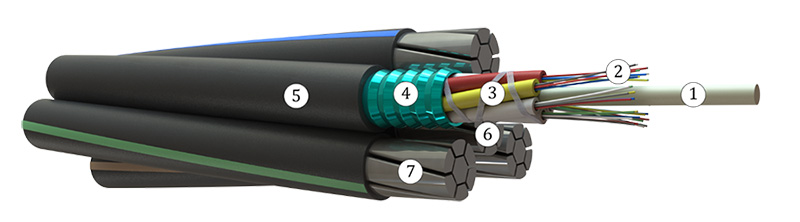

Рис. 1- Конструктивное исполнение кабеля СИП-2 с ОВ.



1. Центральный силовой элемент оптического кабеля
2. Оптическое волокно
3. Повив оптических модулей из ПБТ, заполненных гидрофобным гелем
4. Броня из стальной гофрированной ленты
5. Защитная оболочка
6. Нулевая несущая жила
7. Токопроводящие жилы

* продольная водонепроницаемость оптического кабеля обеспечивается гидрофобным заполнителем



Такой кабель может выдержать напряжение 0,4 кВ номинальной частотой 50 Гц, а сечение жил может быть от 16 мм2 до 185 мм2 с числом оптических волокон от 8 до 96 шт.



Вторым решением от ООО «Сарансккабель-Оптика» стал СИП-3 с ОВ. Кабель представляет собой конструкцию в виде «8» и состоит из токопроводящей жилы и сердечника оптического кабеля. Токопроводящая жила представляет собой уплотненную жилу из проволок алюминиевого сплава. Скрутка сердечника оптического кабеля состоит из пяти или шести полимерных модулей, скрученных вокруг стеклопластикового прутка и может содержать в себе от 2 до 24 одномодовых оптических волокон для передачи информации. Оболочка кабеля выполнена из светостабилизированного сшитого полиэтилена.Строение кабеля СИП-3 с ОВ представлен на рис. 2.

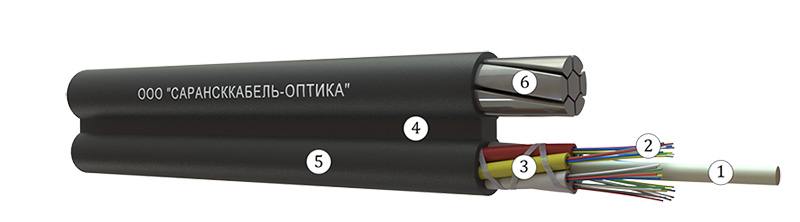

Рис.2 Общее описание СИП-3А/О



1. Центральный силовой элемент оптического кабеля
2. Оптическое волокно
3. Повив оптических модулей из ПБТ, заполненных гидрофобным гелем
4. Перемычка
5. Защитная оболочка
6. Токопроводящие жилы

* продольная водонепроницаемость оптического кабеля обеспечивается гидрофобным заполнителем



Кабель СИП-3А/О предназначен для воздушных линий электропередачи на номинальное напряжение 20 кВ (для сетей на напряжение 10, 15 и 20 кВ) номинальной частотой 50 Гц с сечением жил от 35 мм2 до 150 мм2 с числом оптических волокон от 8 до 96.

ВЛЭП на основе комбинированных проводов СИП-2 и СИП-3 с ОВ имеют следующие преимущества:

-одновременная прокладка токопроводящих проводов СИП и оптического кабеля (модуля) как единого целого с возможностью их физического разделения;

-уменьшение необходимой ширины трассы;

- уменьшение расстояний между проводами на опорах и в пролете, в том числе в местах пересечений и сближений с другими ВЛ, а также при их совместной подвеске на общих опорах;

- использование арматуры, оборудования и методов монтажа СИП (с ограничениями налагаемыми оптическим кабелем (модулем)) для монтажа комбинированного провода;

- использование стандартных материалов, приемов и методов монтажа оптического кабеля.

- уменьшение стоимости совместной подвески СИП с ВОК.



Применение



Применение провода СИП-2 с ОВ при строительстве/модернизации ВЛ-0,4 кВ и СИП-3 при строительствах/модернизации ВЛ-10-35 кВ позволяет использовать все приемы и методы проектирования и строительства ВЛ с использованием СИП (с учетом некоторых ограничений, накладываемых наличием в составе провода СИП кабеля с ОВ), и при этом позволяет получить некоторую экономию по сравнению с вариантом совместного подвеса оптического кабеля с проводом СИП, при этом, экономический эффект будет особенно заметен при реконструкции ВЛ (по существующим опорам).



Экономический эффект



Применение проводов комбинированных СИП-2 и СИП-3 с ОВ позволяет получить заметную экономию при строительстве и особенно реконструкции ВЛИ 0,4-35 кВ, составляющую до 15 % общей стоимости по сравнению с совместным подвесом ОКСН по ВЛИ.  При этом используются типовые решения по применению опор и линейной арматуры, разработанные для применения СИП.

Экономия достигается за счет следующих факторов:

- исключение затрат на подвеску оптического кабеля, поскольку кабель конструктивно выполнен в составе провода СИП;

- исключение затрат на узлы крепления оптического кабеля за счет его конструктивного единства с проводом СИП;

- экономия на стоимости кабелей за счет применения в составе провода СИП более дешевого, по сравнению с самонесущим кабелем ОКСН, оптического кабеля в гофрированной ленте для СИП-2 и без несущих элементов для СИП-3.



ООО "ЭлектроКабельКомплект" является официальным дилером завода ООО "Сарансккабель-Оптика" на территории Республики Беларусь и оказывает консультации по техническим и эксплуатационным вопросам.

Более подробную информацию можно на сайте официального дилера на территории Республики Беларусь ООО «ЭлектроКабельКомплект» www.ekk.by или по телефону +375-17-298-42-83
