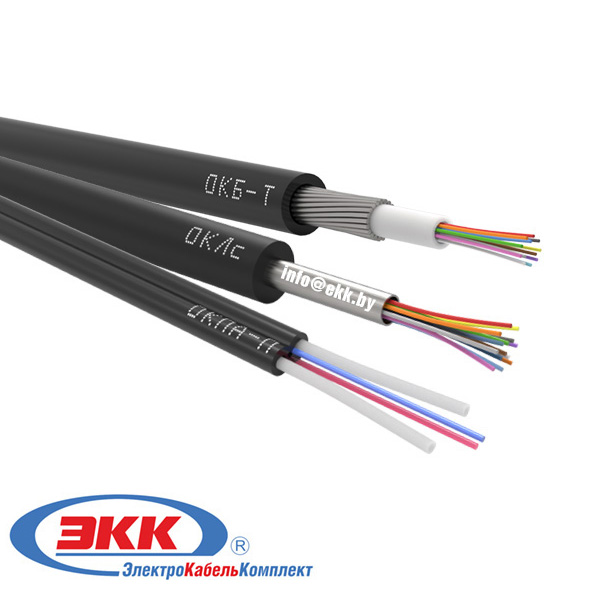

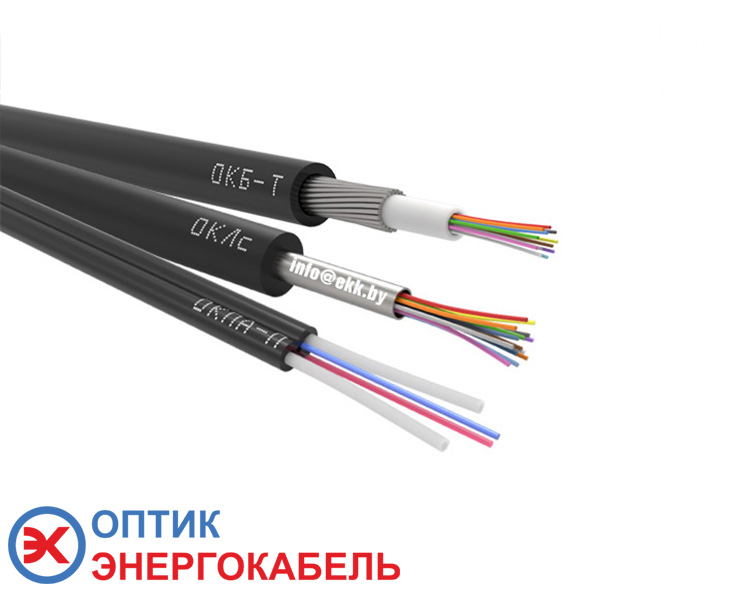

Оптоволоконный кабель (оптический кабель) служит для максимально быстрой передачи информации на расстояния и является наилучшей заменой массивным медным кабелям.
пучок нитей из стекла (стекловолокна) для передачи оптических сигналов;
защитная оболочка из стекла/пластика.
В зависимости от своего назначения, оптоволоконный кабель может включать следующие элементы:
броню из стальной гофрированной ленты
броню из стальных проволок
несущий трос или стеклопластиковый пруток
арамидные нити или стеклонити
Места прокладки оптического кабеля:
грунт, в том числе механизированным способом;
речные переходы и участки водоемов с глубиной до 10 метров, болота;
мосты, эстакады в кабельной канализации, блоки, специальные трубы;
опоры воздушных линий связи и линий электропередач, опоры контактной сети железных дорог и городского транспорта, столбы городского освещения;
стены зданий, тоннели и коллекторы, в том числе тоннели метрополитена.
Виды оптоволоконных кабелей
На сегодняшний день на рынке представлены две модификации оптоволоконных (оптических) кабелей: многомодовые и одномодовые. Первые являются более доступными, но их качество и показатели уступают одномодовым, которые имеют более высокую стоимость и лучшие показатели. Главное различие данных модификаций - различные режимы прохождения световых лучей.
Купить оптоволоконный кабель связи компании «ЭлектроКабельКомплект» можно выполнив заказ на сайте с помощью нашей корзины или позвонив по телефонам. Цена оптоволоконного кабеля нашего производства приятно удивит Вас!
Вопрос ответ
Какие существуют виды и типы волоконно-оптического кабеля (ВОК)?
по способу прокладки (самые распространенные):
• В грунт (ОКБ, ОКБА-П, ОКБ-Т, ОКП, ОКП-Т, ОКБс) • В канализацию (ОКЛ, ОКЛм, ОКЛ-Т, ОКЛ-Т/С, ОКЛс, ОКБ-Т, ОКП, ОКП-Т) • В трубы (ОКГ, ОКГ-Т/П, ОКГ-Т/С, ОКГС-Т/П, ОКМ, ОКЛ, ОКЛ-Т, ОКЛМ) • На подвесе (ОКК, ОККМ, ОККС, ОККМС)
Как соотнести маркировку оптического кабеля одного производителя с маркировкой других заводов?
Имея в распоряжении проектное решение или название исходной марки можно самостоятельно подобрать кабель по таблице соответствия оптоволоконного кабеля.
Также Вы можете обратиться к нашему эксперту для подбора необходимого кабеля ВОК (gorezin@ekk.by +375 17 390-42-84 (83) доб. 135).
Ниже приведены таблицы соответствия оптического кабеля заводов-производителей.
Производители
Магистральные оптические кабели
Трубы, помещение
Кабельная канализация
Грунт
Подвесной самонесущий
Подвесной с выносным силовым элементов
Сарансккабель-Оптика
ОКГ, ОКГ-Т
ОКЛ, ОКЛм, ОКЛ-Т, ОКЛс
ОКБ, ОКБ-Т, ОКБс, ОКП
ОКК, ОККМ, ОККС, ОККМС
ОКТ, ОКТ-Т, ОКТс
Инкаб
ДПО, микро ДПО
ДПЛ, ДОЛ, ТОЛ, ТсПО, ОКК
ДПС, ТОС, ТсОС, ДПД
ДПТ, ДОТа, ДПТс, ДОТс
ДПОм, ТПОм, ДПОд, ТПОд
Еврокабель-1
ОТД, ОТМ
ОКД, ОКМ, ОКЦ
ОГД, ОГМ, ОГЦ
ОСД
ОПД, ОПЦ
ОФС Связьстрой-1 ВОКК
ДП, ДН
ДБП, ДПб
ДКП, ДСП, ДСН
ДС
ДТ, ДД
ОКС-1
ДПО, ДАО
ДПЛ, ДОЛ, СПО
ДПС, ОПС, СПС, ДПМ
ДПТ, ДОТ, ДПТс, ДОТс
ДПК, ОПК, ДПД
Москабель-Фуджикура
ОКТМ, ОКЗм
ОККМ, ОКЗмС, ОККЦ
ОКГМ, ОКЗмБ, ОКГЦ, ОКЗтБ
ОКСМ, ОКСД
ОКПМ, ОКПЦ
Одескабель
ОКЛ
ОКЛБГ, ОКТБг
ОКЛК, ОКТК
ОКЛ (ASSD)
ОКЛ8, ОКТ8
Самарская Оптическая Кабельная Компания (СОКК)
ОКЛ, ОКЛм
КСППг, ОКЛСт, ОКЛСт-МТ
ОКЛК, ОКЛК-МТ
ОКЛЖ
ОКЛЖ-ВД, ОКЛЖ-ВД-МТ, ОКЛЖ-ВС, ОКЛЖ-ВС-МТ
ТРАНСВОК
ОКМТ
ОКЗ, ОКЗ-..Ц
ОКБ, ОКБ-..Ц, ОКБ-Сп
ОКМС
ОКП-Т(Сп), ОКП-Т(Сп)..Ц
Электропровод
ОК, ОКГ
ОКС, ОКСН, ОКГС
ОКБ, ОКБ-Т, ОКП, ОКЛ-Т
ОКА
ОК/Т, ОК/П, ОК/А
Эликс-кабель
ДПО, СПО, ДАО, САО
ДПЛ, СПЛ, ДАЛ, САЛ
ДПС, СПС, ДАС, САС, ДПД, ДПМ, ДПУ, ДАУ
ДПТ
ДПОм, ДПОд
Оптен
ДПО, ТПО
ДПЛ, ДОЛ, ТОСк, ТОЛ
ДПС, ДАС, ТОС, ДПМ
ДПТ, ДПТ-Р, ДОТ
ДПВ, ДПИ, ТОВ, ТОИ
Белтелекабель
ОККТМ
ОКСТМ, ОКСТЦ
ОМЗКГМ, ОМЗКГЦ
ОКСНМ
ОКСНМт, ОКСНМп, ОКСНЦт, ОКСНЦп
Интегра-Кабель
МК-М, ИК-Т
ИКС-М, ИКСЛ-М, ИКС-Т, ИКСЛ-Т
ИКБ-М, ИКБ-Т, ИКЛ-М
ИКА-М, ИКАЛ-М, ИКАс-М, ИКАЛс-М
ИК/Т-М, ИК/Т-Т, ИК/Д-М
Производители
Локальные оптические кабели
Райзер (с волокнами в буферном покрытии)
Райзер (с микромодулями)
Дистрибьюшен (с волокнами в буферном покрытии)
Кабель типа Simplex
Кабель типа Duplex
Дроп-кабель плоский
Дроп-кабель круглый
Сарансккабель-Оптика
ОКВ-Р
ОКВ-РМ
ОКВ-РД
ОКВ-С
ОКВ-Д
ОКПК
ОКВ-РДБ
Инкаб
ОБВ
ОМВ
ОБР
ОБС
ОБД
ТПОд2, ОКД-2Д
ОБК
Еврокабель-1
-
ОВНВ (Riser)
ОВНР Distribution
ОВНС(Simplex)
ОВНД(Duplex)
ОПЦ-Д2
-
ОФС Связьстрой-1 ВОКК
-
-
-
-
-
ДД2
-
Москабель-Фуджикура
ОКВ (Riser)
ОКВ (Riser loose tube)
ОКР
ОКС
ОКД
-
-
Одескабель
ОКВр (Riser)
-
ОКВр (Distribution)
ОКВс(Simplex)
ОКВк(Duplex)
ОКАДт-Д
-
ТРАНСВОК
ВР-2Сп
-
ВР-2Сп
ВС«Simplex»
ВД «Duplex»
ОКП-2Сп Drop
-
Электропровод
ОКВ
-
-
ОКВА-Т-1
ОКВА-Т-2
-
-
Эликс-кабель
-
-
БПР
БСШ
БДШ
-
-
Оптен
-
-
ОБН, ОБН-1
-
-
ТОИ-2
-
Белтелекабель
КСО-Вннг..-В-
КСО-Вннг..-В-
КСО-ВнАнг..-р-
КСО-ВнАнг..-СШ-
КСО-ВнАнг..-ДШ-
-
-
Интегра-Кабель
ИКВД2-М
-
ИКВА-П
-
ИКВА2-..П
ИК/Д2
-
ОКС 01
ОБП
ОМП
ОБА
-
-
-
-
NAG.ru
AlphaMile RISER
-
AlphaMile Distribution
AlphaMile Distribution (simplex)
AlphaMile Distribution (duplex)
AlphaMile Flat DROP
-
Производители
Малогабаритные оптические кабели
Сарансккабель-Оптика
ОКГС-Т/П(С), ОКГ-Т/П(С)
ОКТМ-Т/С
ОКТ-Т/С(П)
ОКМ, ОКМ-А(С)
ОКПА-П, ОКПА-С
ОКБ-Т
ОКЛ-Т, ОКЛ-Т/С
ОКПК
Инкаб
ОКДК-2Д
-
ТПОм, ОК8Ц
ОКУ, Микро ДПО
ОВП-2Д, ОКДБ-2Д, ОКДБ-2М
ТОС на 2,7 кН
ТОЛ-П, ОККЦ
ТПОд2, ОКД-2Д
Еврокабель-1
ОТЦ
-
ОПЦ
ОТМ
ОВН
ОГЦ
ОКЦ
ОПЦ-2Д
Москабель-Фуджикура
-
ОКТЦ
ОКПЦ
ОКЗм
ОКДП (Drop)
ОКГЦ
ОККЦ
-
ОФС Связьстрой-1 ВОКК
-
-
ДТ
ДН
-
-
-
ДД2
Интегра-Кабель
ИК..Т
-
ИК/Д..Т, ИК/Т..Т
-
ИКВД2
ИКБ..Т
ИКСЛ..Т
ИК/Д2-Т
Южкабель
ОЦП
-
ОЦПТ, ОЦПТп
-
ОКР, ОКРд
-
ОЦБгП
-
Электропровод
-
-
ОК/Т-Т
-
ОКП-2Сп..Б
-
-
-
Белтелекабель
ОККТЦ
-
ОКСНЦТ
-
КСО-Вннг(А)..-Д
ОМЗКГЦ
ОКСТЦ
ОКСНЦ2п
Одескабель
ОКТ-Д
-
ОКТ8
-
ОКАД-М(Д)
-
ОКТБг
ОКАДт-Д
NAG.ru
Alpha Mile МикроADSS
-
SNR-Foca UT-1
-
Alpha Mile FlexFTTx
Alpha Mile для канализации
SNR-FOCB UT-0
Alpha Mile Flat Drop

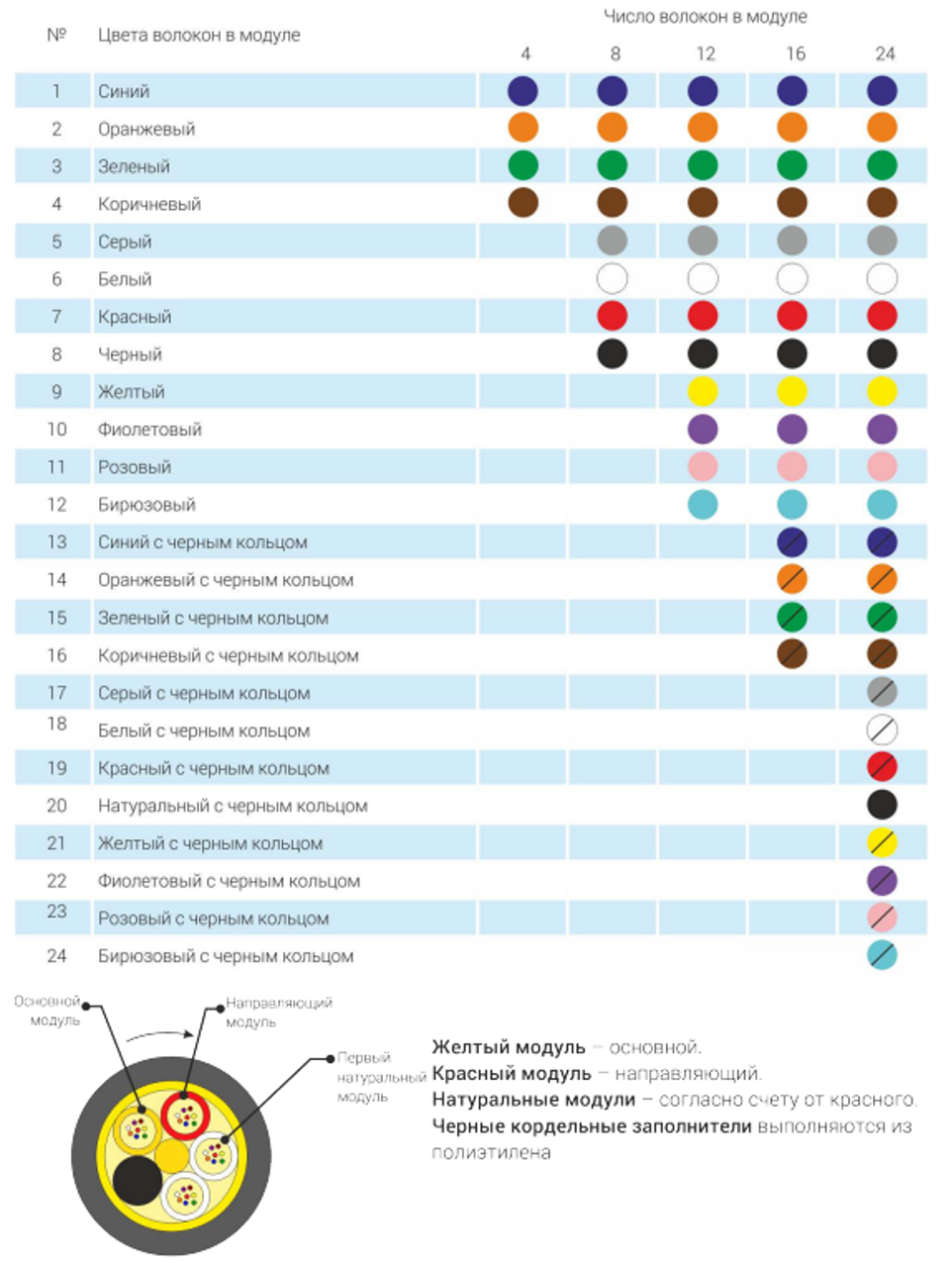

Как различать модули в оптическом кабеле при монтаже?
Согласно цветовой маркировке оптического кабеля.
Как подобрать волоконно-оптический кабель в соответствии с требованиями по пожаробезопасности?
Для соблюдения требований по пожаробезопасности в маркировке кабеля должны быть следующие обозначения:
Н – неподдерживающий горение при одиночной прокладке нг(А)-HF – неподдерживающий горение при групповой прокладке, символ (А) – обозначает категорию пожаробезопасности, в данном случае – наивысшую).
Как подобрать кабель стойкий к УФ-излучению?
Одним из свойств пластиката, используемого при производстве кабелей по требованиям пожаробезопасности, является стойкость к УФ-излучению.
Как защитить оптоволоконный кабеля от грызунов?
Наличие брони у оптоволоконного кабеля - самая эффективная защита от повреждения кабеля грызунами. Разновидности брони:
стальные проволоки (кабель типа ОКБ)
диэлектрические стеклопластиковые прутки (кабель марки ОКП)
стальная гофрированная ламинированная лента (кабель марки ОКЛ)
Какой минимальный радиус изгиба допускается для оптического кабеля?
Минимально разрешенный радиус изгиба оптоволоконного кабеля рассчитывается от наружного диаметра.
По принятым нормам для кабельной продукции оптический кабель устойчив к 20 циклам изгиба на угол ±90 градусов с радиусом не менее 20-кратного внешнего диаметра.
Например, диаметр кабеля 20 мм, тогда минимально допустимый радиус изгиба составит 400 мм (20 мм*20).
Для сетей бытового назначения при использовании волоконно-оптического кабеля применяется одномодовое волокно типа G.652, G.657.
Минимальный радиус изгиба кабеля с использованием этих типов волокон составляет:
G.652 - менее 20 диаметров
G.657 - не менее 10 диаметров
Если в требованиях заявлены характеристики кабеля с меньшим радиусом изгиба применяют волокно типа G.657 с радиусом изгиба не менее 10 диаметров кабеля.
При какой минимальной температуре происходит монтаж оптического кабеля?
-30°С для большинства конструкций оптического кабеля.
Для кабелей в негорючем исполнение наружной оболочки (Н и нг(А)-HF) монтаж производится не ниже -10°С.
Какие кабели используются для построения оптоволоконных сетей для загородных домов?
Для частного сектора существует ряд конструкций облегченного типа разработанных специально для абонентских сетей, коттеджных застроек, чердачных помещений, при укладке в лотках и трубах как внутри, так и снаружи с возможностью протяжки между зданиями или опорами на небольшие расстояния- такие, как ОКПА и ОКГС. Ввиду отсутствия особых требований к данным типам кабеля они имеют ряд преимуществ:
низкая стоимость
ввиду малых габаритов простота, высокая скорость и низкая стоимость монтажа
малый удельный вес кабеля
универсальность в применении
В зависимости от конкретного назначения и способа прокладки менеджер нашей компании подберет для Вас оптимальную конструкцию (gorezin@ekk.by +375 17 390-42-84(83) доб. 135).
Возможен ли монтаж волоконно-оптического кабеля вместе с силовыми кабелями?
При совместной прокладке силовых и оптических кабелей важно обратить внимание на:
Способ монтажа
Возможное расстояние
В одном лотке, коробе, трубе
Запрещается, разрешено только в разных отсеках лотков и коробов при наличии разделительных перегородок
Параллельная прокладка в грунте
500 мм
Прокладка в грунте с пересечением
500 мм; для кабелей до 35 кв в ограниченных условиях допускается быть уменьшить до 150 мм при условии разделения кабелей на участке пересечения плюс по 1м. в каждую сторону плитами или трубами из бетона или другого равнопрочного материала, при этом кабели связи расположены выше силовых кабелей
Подвес самонесущих оптических кабелей (линии до 1кВ)
400 мм
Подвес самонесущих оптических кабелей (линии свыше 1кВ), важно отсутствие ветра и гололеда
для опор до 35кв – 0,6 м.; для опор до 110кв – 1,0 м.; для опор до 150кв – 1,5 м.; для опор до 220кв – 2,0 м.; для опор до 330кв – 2,5 м.; для опор до 500кв – 3,5 м.; для опор до 750кв – 5,0 м
1. Требования ПУЭ (7 редакция) - объединенная прокладка силовых кабелей и кабелей связи.
2. На международный стандарт, действующий на территории других государств или на внутренние нормативные документы этого государства.
3. На предписания производителя и условия пожарной безопасности.
Разрешена ли прокладка самонесущего оптического кабеля в кабельную канализацию?
Самонесущие кабели типа ОКК, ОККМ, ОККС и ОККМС, как и другие типы кабелей, возможно прокладывать в кабельную канализацию. Самонесущий оптический кабель не обладает никакой защитой от грызунов, и его дополнительно нужно поместить в защитные полимерные трубы (ЗПТ).
Если в данной канализации существует вероятность повреждения грызунами, то для этих целей необходимо применить бронированный кабель (ОКБ, ОКЛ, ОКП).
Разрешается ли подвес оптических кабелей, рассчитанные для прокладки в грунт, кабельную канализацию с применением брони?
Кабели такого типа допускается подвешивать на малые расстояния, но важно учитывать итоговый вес кабеля по сравнению с самонесущими кабелями. При монтаже кабеля для грунта на подвесе важно дополнительно увеличить запас прочности на стрелу на 20-30%.
Важно учесть устойчивость наружной оболочки к УФ-излучению.
Какие допускаются диаметры оптического кабеля и защитной полиэтиленовой трубы (ЗПТ) при задувке?
Диаметр кабеля обязан быть не более половины внутреннего диаметра трубы. Также диаметры ЗПТ и оптического кабеля соотноситься с диаметром применяемого пневматического оборудования.
При использовании пневматического оборудования для задувки кабеля в трубу диаметр ЗПТ должен подбираться по нормативной документации.
Какие документы свидетельствуют о качестве волоконно-оптического кабеля?
Срок службы оптического кабеля (в том числе срок хранения) при выполнении требуемых условий эксплуатации и отсутствии внешний влияний равен 25 годам.
Почему на оптический кабель не выпускают сертификатов?
В соответствии с законодательством Республики Беларусь оптический кабель не входит в список продукции подлежащей обязательной сертификации.
Декларация завода-производителя является достаточным документом для использования оптоволоконного кабеля на территории РБ.
Какому выходному контролю подвергается оптический кабель на производстве?
Каждая строительная длина волоконно-оптического кабеля подвергается следующему контролю:
Оценка и контроль внешнего вида
Измерение размеров и соответствие их нормам
Соответствие длины
Измерение коэффициентов затухания
Контроль целостности волокон
Проверка маркировки и упаковки
Что такое сертификат соответствия ISO 9001:2015 и зачем он необходим?
Сертификат ISO 9001:2015 – это документ подтверждающий соответствие системы управления качества на предприятии международному стандарту. Наличие данного сертификата означает, что выпускаемая предприятием продукция обладает общепринятой гарантией качества.
Наличие сертификата ISO 9001:2015 свидетельствует о том, что предприятие обладает:
соответствующая организацией распределения обязанностей
разработаны методики и процедуры производства
персонал обладает высоким уровнем квалификации и регулярно проходит обучение и инструктажи
на предприятии ведется отлаженный документооборот
этапы производства отлажены и поддерживаются в рабочем состоянии
присутствует система контроля качества выпускаемой продукции
