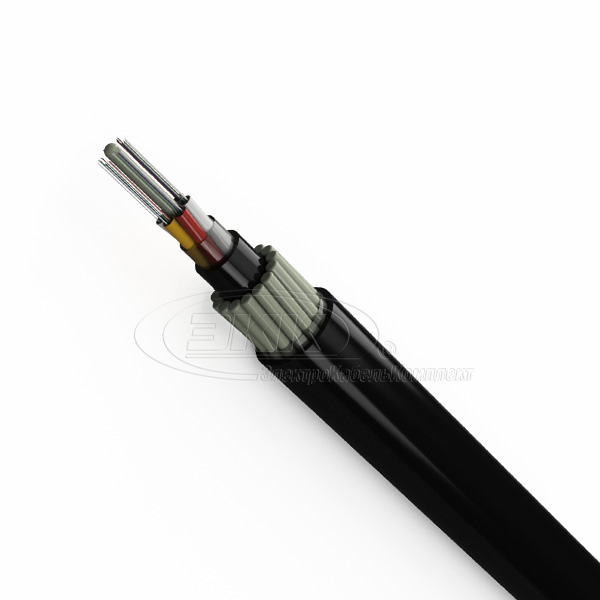

Волоконно-оптический кабель ОКП

ОК – оптический кабель
П – диэлектрический, бронированный стеклопластиковыми прутками.


Кабель марки ОКП предназначен для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной канализации, туннелях, коллекторах, при наличии особо высоких требований по механической прочности и при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям. Кабель марки ОКП в негорючем исполнении предназначен для прокладки при повышенных требованиях по пожарной безопасности.

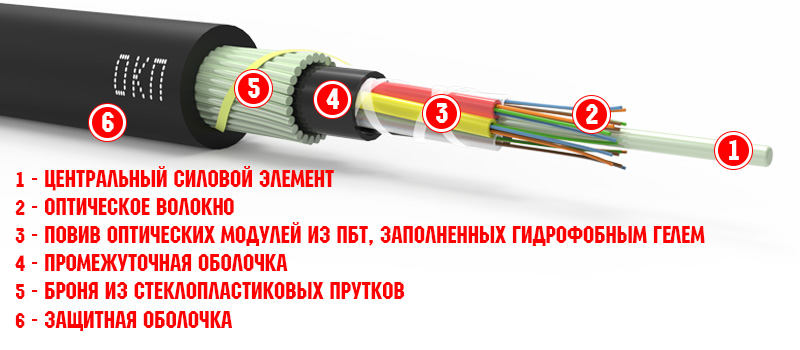

Конструкция:

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена. Поверх оболочки накладывается броня из стеклопластиковых прутков. Свободное пространство между промежуточной оболочкой и элементами бронепокрова заполняется гидрофобным компаундом. Поверх стеклопластиковой брони накладывается защитная оболочка из полиэтилена высокой плотности. В случае изготовления кабеля с повышенными требованиями по пожарной безопасности оболочка кабеля выполняется из безгалогенного негорючего компаунда.

Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
Кордельные заполнители черного цвета выполняются из полиэтилена.


Количество оптических волокон

2-24

26-48

 50-72

 74-96

98-144

Количество элементов

6

6

6

8

12

Количество волокон в модуле

до 6

до 6

до 12

до 12

до 12

Диаметр кабеля, мм

от 12,9

от 15,5

от 17,2

от 18,8

от 20,1

Вес кабеля с полиэтиленовой

оболочкой, кг/ км

от 143

от 222

от 274

от 324

от 368

Вес кабеля с оболочкой из безгалогенного негорючего компаунда, кг/ км

от 182

от 270

от 326

от 386

от 434



Требования к эксплуатации:

Рабочая температура -40°С… +60°С
Температура монтажа -10°С…+50°С
Температура транспортировки и хранения -50°С…+50°С
Минимальный радиус изгиба кабеля не менее 20 диаметров кабеля
Срок службы 25 лет
Растягивающее усилие
(ГОСТ Р МЭК 749- 1- 93 метод Е 1)		 от 3,0 кН до 20,0 кН
Раздавливающее усилие
(ГОСТ Р МЭК 794-1-93 метод Е 3)		 от 0,4 кН/см
