ОКВНГ(D)-Р
вывод
ОКВ – оптический кабель внутриобъектовый
НГ(D) – полимерный компаунд, не распространяющий горение
Р – оптические волокна (от2 до 48) в буферном покрытии расположены внутри полимерной оболочки. Упрочняющие элементы расположены в полимерной оболочке.
Кабель предназначен для вертикальной прокладки внутри зданий между этажами с использованием лотков, коробов и т.д. Находит широкое применение в сетях PON по технологии FTTH. Конструкция кабеля обеспечивает легкий доступ к волокнам с помощью специального инструмента, а так же позволяет легко извлекать волокна из кабеля.

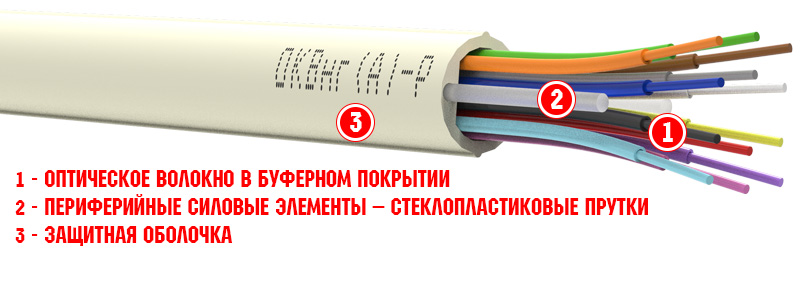

Конструкция:
Кабель содержит волокна в буферном покрытии 900 мкм. Конструкция полностью сухая. В оболочке кабеля содержатся диэлектрические силовые элементы – стеклопластиковые прутки. Наружная оболочка выполнена из материала, не распространяющего горения с пониженным дымовыделением. При количестве волокон более 12 для идентификации используется кольцевая покраска.
Количество оптических волокон |
2-48 |
---|---|
Количество модулей | 1 |
Количество волокон в кабеле | до 48 |
Диаметр кабеля, мм | 6,5-13,5 |
Вес кабеля, кг/км | до 130 |
Требования к эксплуатации:
Рабочая температура | -10°С… +50°С |
Температура монтажа | до -5°С |
Температура транспортировки и хранения | -30°С…+50°С |
Минимальный радиус изгиба кабеля | не менее 10 диаметров кабеля |
Срок службы | не менее 15 лет |
Растягивающее усилие (ГОСТ Р МЭК 749-1-93 метод Е 1) |
не менее 0,5 кН |
Раздавливающее усилие (ГОСТ Р МЭК 749-1-93 метод Е 3) |
не менее 0,8 кН/100 мм |
