Кабель АВВГПнг-LS
вывод
Кабели АВВГПнг(А)-LS силовые имеют круглые жилы из алюминия, оболочку из пластиката ПВХ. Плоскую форму в сечении таким кабелям придает заполнитель пространства, который изготовлен из полимерной композиции на основе полиолефина. Заполнитель не содержит галогенов и отличается высокой пожаростойкостью.
фильтр по разделу
Кабели силовые АВВГПнг(А)-LS алюминиевые в негорючем исполнении, с пониженным газо- и дымовыделением. Жилы могут быть как одно- так и многожильные. Кабель с индексом П (плоский) бывают только сечением до 6мм². Общая изоляция кабеля выполнена из поливинилхлоридного пластиката черного цвета, а изоляция каждой жилы имеет свой цвет, что позволяет упростить монтаж.
АВВГПнг(А)-LS используются при температурах –50°С-+50°С и влажности воздуха 98 %. Производить монтаж, прокладку этих кабелей можно до температуры –15°С.
При горении этих кабельных изделий образование дыма не ведет к понижению светопроницаемости более чем на 50%. Огнестойкость составляет 180 мин.
Предельная температура нагрева АВВГПнг(А)-LS при эксплуатации составляет +70°С, при замыкании – +250°С, при перегрузке – +90°С.
Срок хранения в зависимости от условий варьируется от 2 до 10 лет. Срок службы 30 лет.
Кабели АВВГПнг(А)-LS используются для подключения промышленных и жилых зданий, стационарных установок.
А - алюминиевый
В – изоляция жил из поливинилхлоридного пластиката (ПВХ);
В – оболочка из него же;
Г – отсутствие защитных покровов (не путать с изоляцией!);
В – изоляция жил из поливинилхлоридного пластиката (ПВХ);
В – оболочка из него же;
Г – отсутствие защитных покровов (не путать с изоляцией!);
П - плоский
нг-LS - Изоляция жил и оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением
(А) - класс пожарной опасности (категория А);
нг-LS - Изоляция жил и оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением
(А) - класс пожарной опасности (категория А);
Область применения:
Силовые кабели предназначены для передачи и распределения электрической энергии в Стационарных установках.

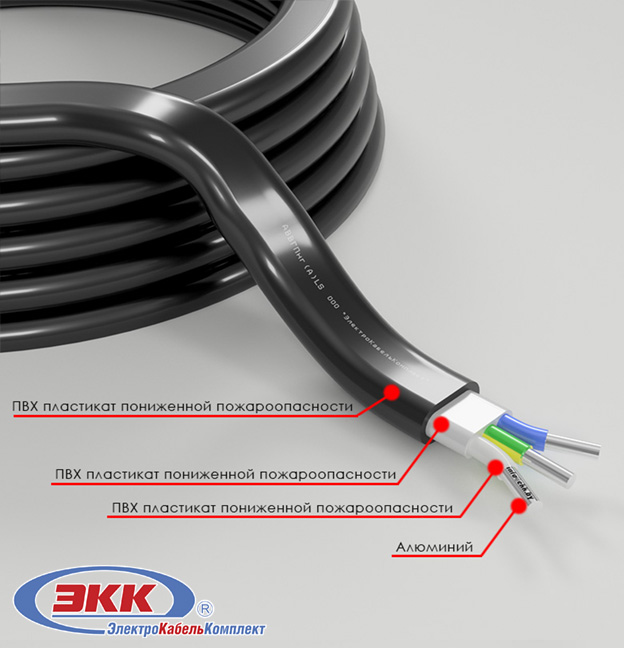

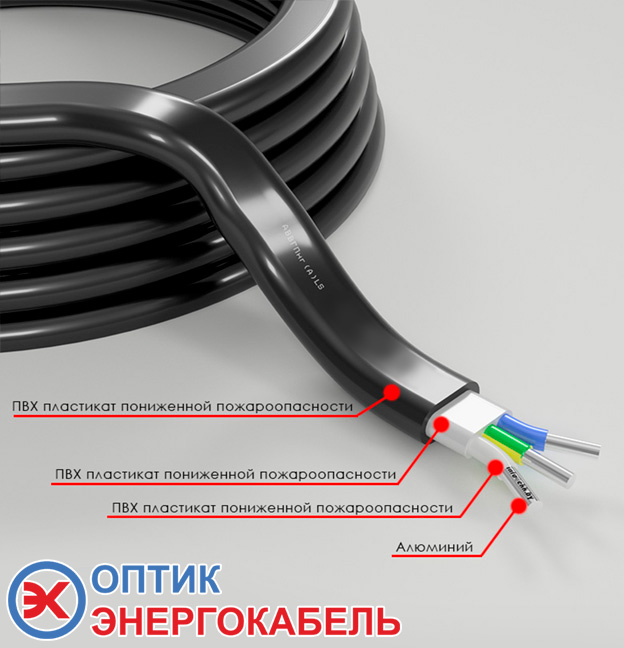

Конструкция:
Жила: 1-2 класса из алюминиевых проволок, круглой или секторной формы
Число жил: 1-5
Сечение: 2,5 - 240 мм2
Изоляция: ПВХ - пластикат пониженной пожароопасности
Заполнение: ПВХ - пластикат пониженной пожароопасности
Оболочка: ПВХ - пластикат пониженной пожароопасности
Технико-эксплуатационные характеристики выпускаемых кабелей
Номинальное переменное напряжение частоты 50 Гц, кВ 0,66; 1,0
Испытательное переменное напряжение 50Гц 10 мин, кВ 3,0; 3,5
Сопротивление изоляции при температуре +70 оС не менее (Мом*км) 0,005
Длительно допустимая температура нагрева жил кабелей , оС +70
Температура жил при работе в аварийном режиме, оС +80
Макс.температура при коротком замыкании в течение 4 сек не более, оС +160
Температура окружающей среды, оС -50/+50
Кабели не распространяют горение при групповой прокладке, с низким дымогазовыделением.
Срок службы — 30 лет.
Кабель АВВГПнг-LS соответствует требованиям стандартов ГОСТ 31996-2012 «Кабель силовые с пластмассовой изоляцией на номинальное напряжение до 0,66; 1 и 3 кВ . Общие технические условия» и ТР/ТС 004/2011 «О безопасности низковольтного оборудования».
