ОК – Оптический кабель
КМ – Диэлектрический, самонесущий с арамидными нитями без промежуточной оболочки
Волоконно-оптический кабель марки ОККМ без промежуточной оболочки для подвески на опорах линий связи, контактной сети железных дорог, опорах линий электропередачи напряжением до 35 кВ в точках с максимальной величиной потенциала электрического поля до 12 кВ, между зданиями и сооружениями с максимально допустимой нагрузкой до 10кН.

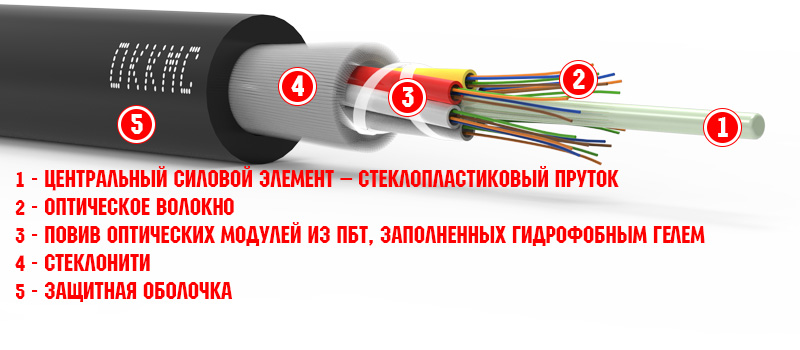

Конструкция:

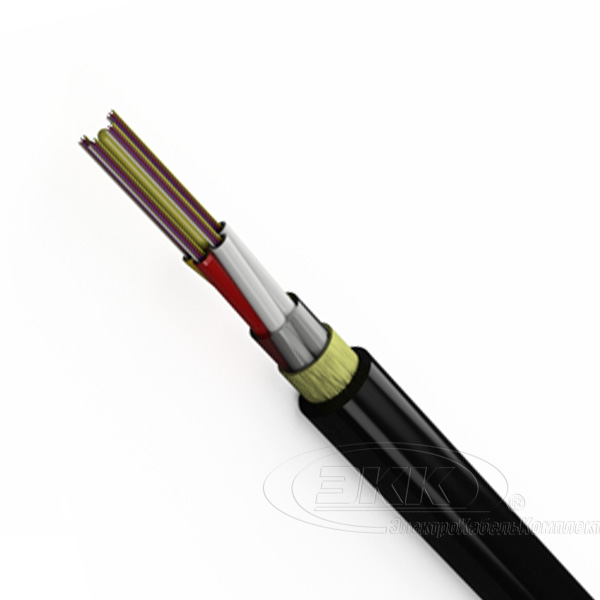

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены (модули и кордели) методом правильной знакопеременной (SZ) скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ лента, закрепленная нитью. Поверх скрутки наложен армирующий повив из арамидных нитей. Защитная оболочка – полиэтилен высокой плотности.
Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
Кордельные заполнители черного цвета выполняются из полиэтилена.
Количество оптических волокон |
2-30 |
32-50 |
52-72 |
74-96 |
98-144 |
Количество элементов |
5 |
5 |
6 |
8 |
12 |
Количество волокон в модуле |
до 6 |
до 10 |
до 12 |
до 12 |
до 12 |
Диаметр кабеля, мм |
от 10,9 |
от 12,1 |
от 12,2 |
от 14,7 |
от 17,6 |
Вес кабеля с полиэтиленовой оболочкой, кг/ км |
от 94 |
от 119 |
от 124 |
от 176 |
от 250 |
Требования к эксплуатации:
Рабочая температура |
-60°С… +70°С |
Температура монтажа |
-10°С…+50°С |
Температура транспортировки и хранения |
-60°С…+70°С |
Минимальный радиус изгиба кабеля |
не менее 20 диаметров кабеля |
Срок службы |
25 лет |
Растягивающее усилие (ГОСТ Р МЭК 749- 1- 93 метод Е 1) |
от 3,0 кН до 10,0 кН |
Раздавливающее усилие (ГОСТ Р МЭК 794-1-93 метод Е 3) |
3 кН/100 мм |
