Проектирование схемы электропроводки

Многие люди начинаю делать ремонт, но не знают с чего начать. Перво-наперво необходимо сделать план-схему электропроводки.

Чертеж плана квартиры

Чтобы составить чертеж квартиры необходимо указать однолинейную принципиальную схему. К данному процессу необходимо подойти с особой аккуратностью, так как из-за этого зависит правильность прокладки проводки. Чтобы начертить план квартиры измерьте все стенки рулеткой, потом начертите схему в соответствующем масштабе. Также можно взять за основу схему квартеты из паспорта квартиры.  Желательно сделать 7-10 копий чертежа, чтобы на них изобразить по отдельности электросхемы.

Чертеж плана квартиры

Распределительные группы

На другой схеме надо начертить группы точек под розетки и освещение. Лучше чертитеть нескольку групп от щитка квартеты. Если все же решили делать одну группу с разводками, то вам понадобится мощный кабель, чтобы он мог выдержать всю нагрузку от всех приборов. Однако это не совсем удобно.

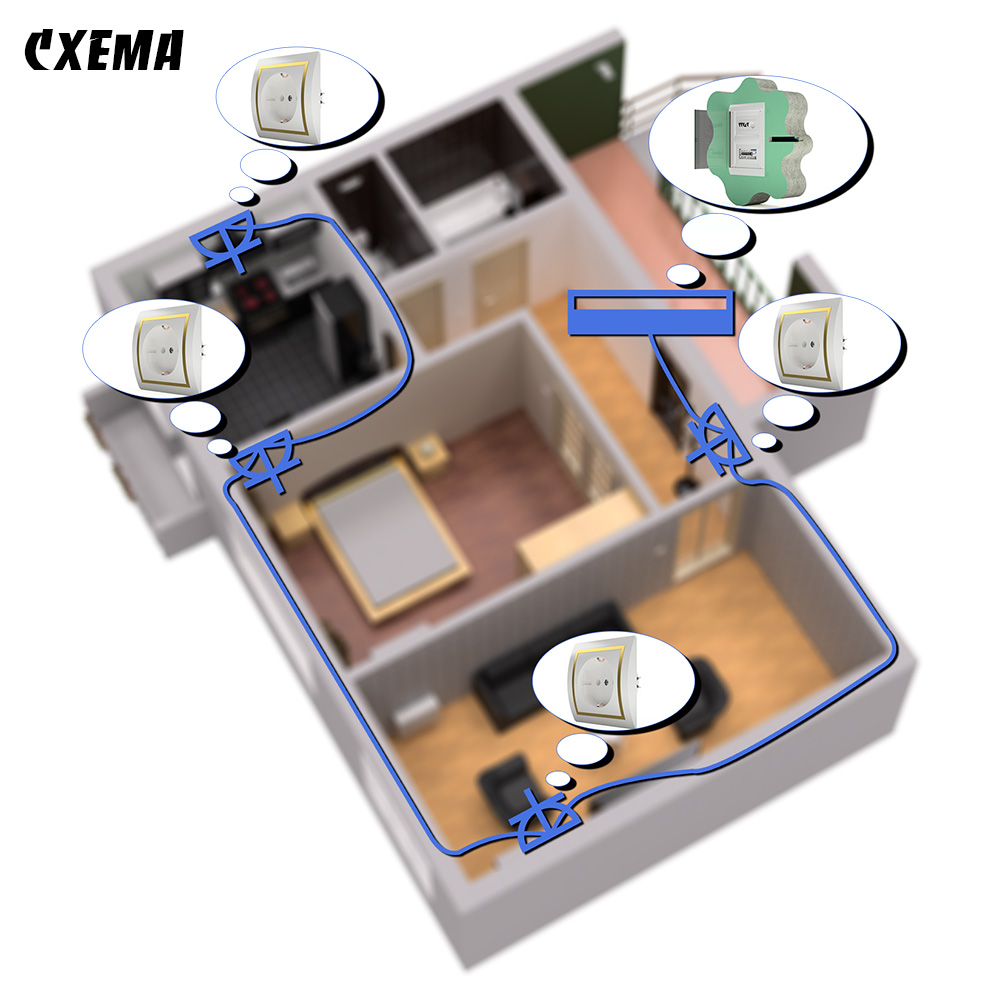

Одна группа из четырех розеток:

Распределительная группа из четырех розеток

Две группы из розеток и освещения:

Распределительные группы из розеток и освещения

Примеры групп:
1 освещение жилых комнат, коридора, кухни;
2 освещение и розетки туалета;
3 розетки жилых комнат;
4 розетки коридора и кухни;
5 электроплита.

Стоит учесть, что санузел является помещением с повышенной влажностью, то его надо подключить отдельной группой.

Однолинейная схема

Однолинейная схема показывает правильную сборку электрощита, это упрощения чтения чертежа квартиры с распределительными группами.

Однолинейная схема

В примере показано подключение к трехфазному питанию. Ввод ВВГ НГ 5х10 - представляет из себя кабель из 5 жил с сечением каждой жилы 10 кв.мм. питающий всю квартиру. N - это ноль. L1,L2,L3 - это номера фаз. PE - это заземление. Заземление необходимо для защиты корпусов электроприборов, а так же предназначено для защиты стояков водоснабжения и тому подобное. Хотя не во всех жомах есть заземление.  ВА 24-29-3 С40 представляет из себя вводной автомат, при отключении которого - отключаются сразу все автоматы групп. Автоматы распределительных групп маркируются тем же способом. \ или \\\ маркировка сообщает о количестве фаз. Если маркировано выглядит \ значит на группу подается одна фаза, в свою очередь если так \\\ следовательно три. ВВГ НГ говорит о том, что этот кабель с негорящей изоляцией,  3х1,5 это значит 3 жилы, сечение каждой жилы составляет 1,5 мм.кв.

С такими схемами можно рассчитать необходимый материал.

Часто задаваемые вопросы

На каком уровне необходимо располагать розетки и выключатели?

Расстояние выключателей и розеток от пола может быть каким угодно, лишь бы оно было удобно вам. На самом деле, распространенный «европейский стандарт», согласно которому розетки должны находиться на расстоянии 30 сантиметров от пола, а выключатели – 90 сантиметров, не существует. Просто такое размещение обычно является наиболее удобным. Розетки на кухне необходимо разместить над поверхностью рабочего стола. Точно также необходимо поступить и с письменным столом.

Как подключать вытяжку на кухне?

Решите то, как вы будете подключать стационарную бытовую технику – вытяжку, водонагреватели, полотенцесушители. Вряд ли вы будете часто использовать розетку, поэтому лучше сразу подключить данные бытовые приборы через клеммник.

Как проводить телевизионный кабель и интернет?

Розетки под телевизор и Интернет можно объединить с электрическими розетками. Таким образом, вы сможете одновременно вести монтаж «слаботочки» и проводки. Определитесь с тем, сведете ли вы TV- и интернет-кабели в этажный щит подъезда или установите слаботочный щит в квартире.

Электромонтажные работы. Монтаж скрытой проводки

Монтаж проводки лучше всего  делать, когда вы уже начали, но не закончили отделку помещений. При смене проводки лучше всего заменить все провода.

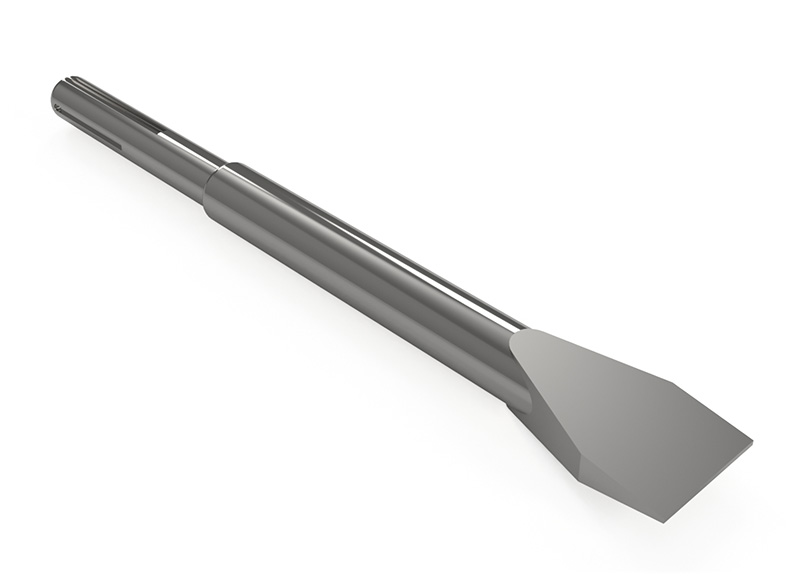

Насадка лопатка (зубило) для перфроратора

В помещении используют зачастую скрытую проводку. Скрытая проводка представляет собой  способ укладки проводки, чтобы кабели проходили в стенах (заштукатурены) или под напольным покрытием.

Если решили монтировать кабель в стену, то монтаж в этом случае производится под слоем штукатурки в специальных бороздах, которые можно сделать при помощи перфоратора, оснащенного насадкой лопатка («зубило»), канального долота или даже обычного бура с диаметром 12-14 миллиметров.

Необходимо закрепить петлями кабель, чтобы проводка была надежно закреплена в штробах.  Дюбель-хомуты, которые подходят и для бетонных, и для кирпичных стен называются Plus LS. Сверху стен кабель лучше закрепить гипсом или алебастром.

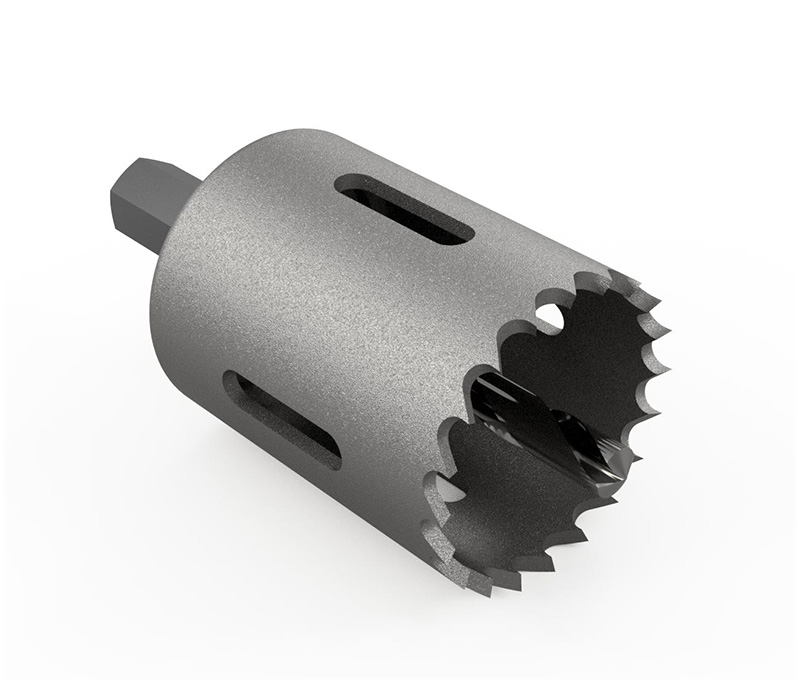

Насадка коронка для перфоратора

Перфоратор и бур, так называемую «коронку» хорошо подходят для монтажа розеток и выключателей. Для розеток, объединенных в одной рамке, необходимо отбить горизонтальную линию и отметить все центры подрозетников.

Следующий этап состоит в том, чтобы сцепить подразетники со стенкой. Для этого необходимо смочит водой заготовку под подразетники. Затем намажьте его края гипсом или алебастром, а после этого поместите туда установочную подрозетник.

Таким же способом монтируются разветвительные коробки. Стоит учесть размеры коробок, чтобы они в последствии не выступали.

Монтаж открытой проводки

Открытую проводку крепят прямо на стену при помощи специальных скоб.

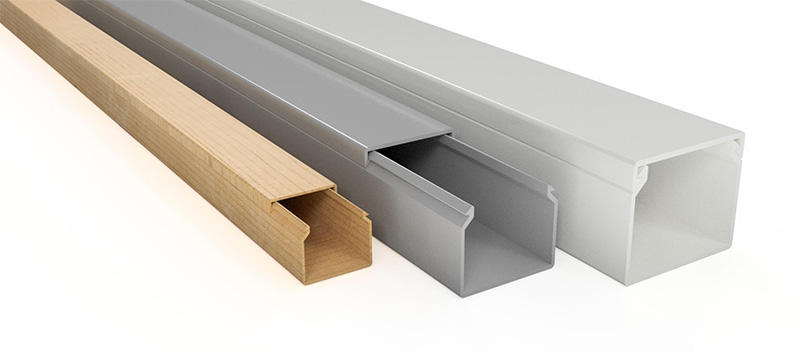

Кабельные каналы

Обычно используются алюминиевые и медные провода с резиновой изоляцией. Особенность таких кабелей в том, что у них есть разделительные основания жил. Такие провода крепятся при помощи фарфоровых изоляторов («роликов»)  к поверхности.

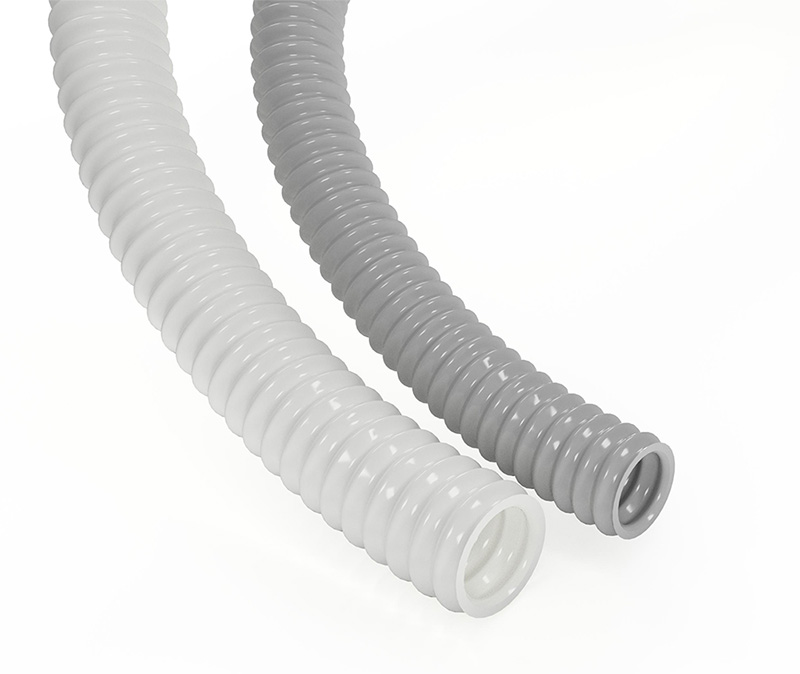

Гофротруба

Основное отличие и преимущество открытой проводки от закрытой, что она является доступной при последующем ремонте и добавление новых разводок. Однако такой вид монтажа считается одним из самых опасных, потому что ее можно случайно повредить. Если все же вы решили монтировать открытую проводку, то ее необходимо поместить в специальный кабельный канал. Они бывают разного дизайна и можно подобрать под интерьер. Кабельные каналы часто используют для слаботочки, например для телевизора, интернета, телефона.

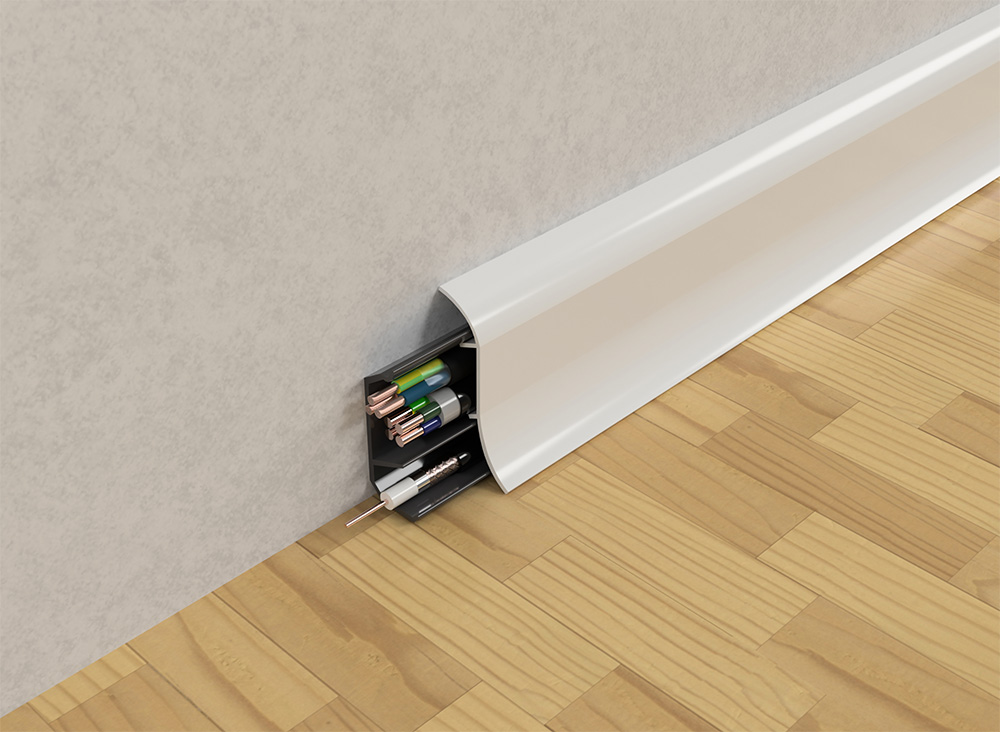

Плинтус с кабельканалами

Гофротубу используют в нежилых  и подсобных помещениях. Она легко гнется и можно подрезать под нужный размер.

Для монтажа с использованием гофротрубы достаточно протянуть в нее кабель при помощи зонда (стальной проволоки внутри неё) и прикрепить ее в необходимое место, например, при помощи клипс.

Можно провести провода по полу через специальные плинтусы. Внешне он не отличается от обычного и может иметь разные варианты дизайна. Он позволяет избежать значительных ошибок при монтаже.

Часто задаваемые вопросы

Где следует делать открытую проводку?

В местах приема и приготовления пищи может быть осуществлена открытая электропроводка. Но есть исключение:  на кухне строго запрещено делать открытую проводку. В местах с повышенным уровнем влажности, наприме в: ванных комнатах, санузлах, душевых, возможна скрытая электропроводка. Открытая проводка кабелей допускается, но не желательна. Не допускается открытая проводка транзитных кабелей и проводов на складах и в кладовых.

Что делать если кабель прокладывается рядом с котлом для обогрева?

Если основание горючее, то прокладка по нему должна выполняться на расстоянии от 10 мл.. В случае, когда невозможно проложить кабель на таком расстоянии, необходимо отделить провод или кабель от горючей поверхности слоем негорючего материала, который должен выступать с каждой стороны провода не менее, чем на 10 мл.. однако не рекомендуется прокладывать проводку в таких местах.
