Диэлектрический оптический кабель. Делаем правильный выбор.
Современный век информационных технологий диктует свои правила. Сегодняшний мир невозможно представить без компьютерных технологий и интернета. А потому появляется необходимость передачи больших объемов информации за ничтожный промежуток времени. Оптимальное решение этой задачи – применение оптического волокна. Оптоволоконный (оптический) кабель - совершенно новый подход в решении проблем, связанных с передачей большого объема данных на многие километры без потери качества сигнала и скорости передачи.
В настоящее время существует множество разновидностей оптического кабеля, и подразделять его принято исходя из условий прокладки.
К основным видам прокладки оптического кабеля относятся:
- прокладка оптического кабеля внутри помещения;
- прокладка оптического кабеля посредством воздушных линий или так называемых переходов;
- прокладка оптического кабеля непосредственно в грунт;
- прокладка оптического кабеля в кабельной канализации.
Примечание.
Часто на конструкцию кабеля кроме механических характеристик накладываются дополнительные требования: пожаробезопасность (огнестойкость, низкое дымогазовыделение и т.п.), диэлектрическая конструкция, защита от наведенного потенциала свыше 12 кВ, и прочие.
Но всегда следует учитывать, что оптоволоконный кабель – это, прежде всего, конструкция, предназначенная при определенных условиях прокладки и эксплуатации обеспечить работоспособность оптического волокна, которое находится внутри этой конструкции.
Наиболее универсальным в применении является диэлектрический кабель ОКП с броней из стеклопластиковых прутков. Его можно применять практически везде кроме воздушных линий связи. Кроме того, в различном применении конструкция этого кабеля имеет ряд преимуществ, а именно:
- в среде с превышенным электромагнитным воздействием. Это как правило в городских сетях при условии групповой прокладки или вдоль линии электроснабжения, вдоль трамвайных или железнодорожных путей не создает помех и не испытывает на себе наводящих токов, а также не подвержен возникновению блуждающих токов, которые приводят к разрушению кабеля;
- в местности с повышенной грозовой активностью. Проложенный вдоль линии электропередач не является "громоотводом", тем самым минимизирован риск повреждения кабеля молнией.
- в помещениях, кабельной канализации где есть риск повреждения грызунами. Ввиду использования во внешней оболочке повивом из стеклопластиковых прутков или стержней кабель не подвержен повреждению грызунами. Наряду с другими производителями диэлектрического кабеля с броней из стеклопластиковых прутков, завод ООО "Сарансккабель-Оптика" имеет соответствующий протокол испытаний.
- с равным успехом кабель можно прокладывать как в грунт, так и в кабельной канализации, в лотках, вдоль стен и т.д. Так как в кабеле использованы диэлектрические элементы, он обладает небольшим удельным весом, хорошей гибкостью, малым диаметром. При использовании кабеля в переходах из грунта в помещение - нет необходимости в стыковании с другой конструкцией, тем самым исключается необходимость в сращивании волокон.
Поговорим о технических характеристиках «проводника в информационный мир» – кабеля ОКП
Кабель марки ОКП предназначен для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной канализации, туннелях, коллекторах, при наличии особо высоких требований по механической прочности и при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям. Кабель марки ОКП в негорючем исполнении предназначен для прокладки при повышенных требованиях по пожарной безопасности.
-

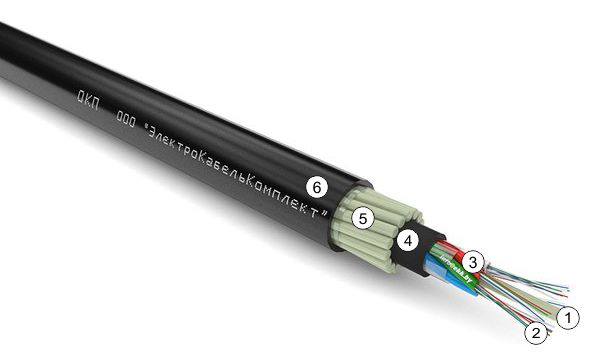

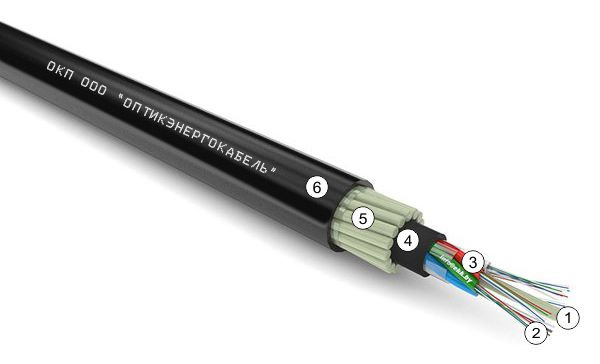

Центральный силовой элемент
-
Оптическое волокно
-
Повив оптических модулей из ПБТ, заполненных гидрофобным гелем
-
Промежуточная оболочка
-
Броня из стеклопластиковых прутков
-
Защитная оболочка
КРАТКИЕ СВЕДЕНИЯ О КОНСТРУКЦИИ
Количество ОВ |
2-32 |
34-48 |
50-96 |
98-144 |
Количество элементов |
6 |
6 |
6 |
6 |
Количество волокон в модуле |
до 6 |
до 8 |
до 16 |
до 24 |
Диаметр кабеля, мм |
12,2 |
12,9 |
17,2 |
19,7 |
Вес кабеля с оболочкой из ПЭ, кг/км |
131 |
147 |
275 |
354 |
Вес кабеля с оболочкой из полимерного компаунда, не выделяющего коррозионно-активных газообразных продуктов при горении и тлении, кг/км. Сертификат нг(А)-НF |
166 |
184 |
326 |
414 |
ЭКСПЛУАТАЦИОННЫЕ ТРЕБОВАНИЯ
Рабочая температура, С° |
-60… +70 |
Температура монтажа, С° |
не ниже -30** |
Температура транспортировки и хранения, С° |
-50… +50 |
Минимальный радиус изгиба кабеля |
не менее 20 диаметров кабеля |
Срок службы |
25 лет |
Срок гарантийной эксплуатации |
2 года после ввода в эксплуатацию, не более 2,5 лет со дня поставки |
Растягивающее усилие (ГОСТ Р МЭК 749- 1- 93 метод Е 1) |
не менее 3,0 кН для прокладки в грунты 1-3 групп; не менее 7,0 кН для прокладки в грунты 4-5 групп |
Раздавливающее усилие (ГОСТ Р МЭК 794-1-93 метод Е 3) |
не менее 4,0 кН/100 мм для прокладки в грунты 1-3 групп; не менее 7,0 кН/100 мм для прокладки в грунты 4-5 групп |
ЦВЕТОВАЯ ИДЕНТИФИКАЦИЯ МОДУЛЕЙ
Желтый модуль – основной. Красный модуль – направляющий. Натуральные – согласно счету от красного По согласованию с заказчиком цветовая расцветка может быть изменена. Кордельные заполнители черного цвета выполняются из полиэтилена.
** В случае применения кабеля с оболочкой из нг-материала, минимальная температура монтажа: не ниже -10 °С.
ООО "Сарансккабель-оптика" является одним из крупнейших производителем оптоволоконного кабеля с 20 летним опытом. На сегодняшний день компания производит все возможные виды и типы оптических кабелей. ООО "ЭлектроКабельКомплект" является официальным дилером завода ООО "Сарансккабель-Оптика" на территории Республики Беларусь и оказывает консультации по техническим и эксплуатационным вопросам.
