Новый провод со сниженными ветро-гололедными нагрузками

25.04.2018

Провода с наружными и внутренними повивами из трапециевидных и Z-образных проволок имеют гладкую поверхность и уменьшенный диаметр. Такая конструкция снижает объем гололеда, задерживающегося на проводе, сокращает действующую на него ветро-гололедную нагрузку, а также увеличивает его пропускную способность.

Согласно ГОСТ Р МЭК 62219 компактирование проводаможет производиться тремя способами:
1. Волочение профилированных проволок с последующей скруткой (рис. 1а). Недостаток такого способа – снижение
производительности оборудования на 80%, которую производители компенсируют стоимостью провода, превышающей в 2–2,5 раза стоимость провода АС.
2. Традиционное волочение круглых проволок и их профилирование на крутильной машине непосредственно перед скруткой. Для этой технологии ни на одном кабельном заводе России нет необходимого оборудования.
3. Волочение круглых проволок и пластическое обжатие уже скрученного провода. Этот способ не ограничивает производительность, не требует специального оборудования и широко распространен в кабельной промышленности при изготовлении токопроводящих жил для СИП и кабелей высокого и среднего напряжения. Ограничивает применение этой технологии стальной сердечник из высокоуглеродистой стали, который не поддается уплотнению.
Проблему компактирования стального сердечника удалось решить заводу «ЭМ-КАБЕЛЬ» (входит в ГК «Оптикэнерго»), который применил сталь, плакированную алюминием (Al). В процессе плакирования тонкий защитный слой Al наносится на стальную проволоку с большой сдавливающей силой, без нагрева. При этом взаимная диффузия молекул металлов достигает глубины 5 мкм. Покрытие из Al при обжатии заполняет межпроволочное пространство и создает цилиндрическую поверхность (рис. 1б). Слой Al надежно защищает сердечник провода от воздействия агрессивной среды.
Такая конструкция соответствует единой технической политике ПАО «Россети», согласно которой на высоковольтных ВЛ следует применять неизолированные провода с меньшими коэффициентами аэродинамического сопротивления, а вблизи берега моря и загрязненных промзон – провода со стойкими к коррозии сердечниками из стали, плакированной Al.

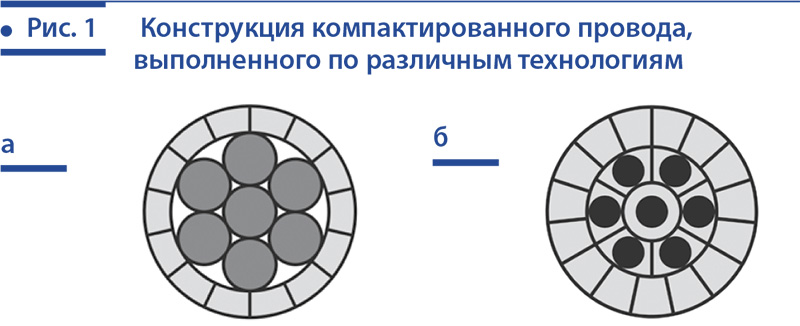

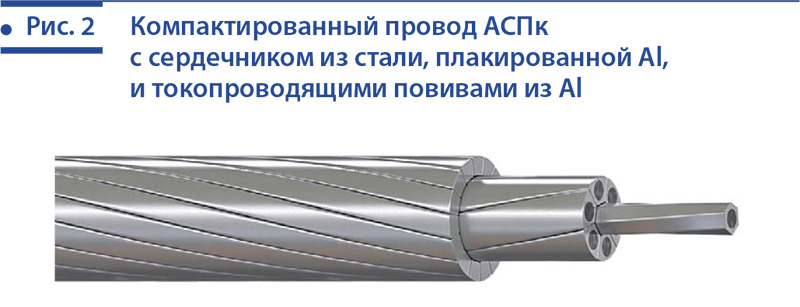

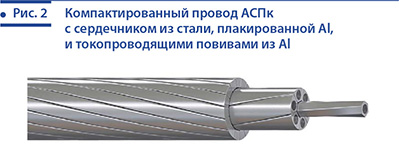

Рис.1 Конструкция компактированного провода Рис.2 Компактированный провод АСПк



КОМПАКТИРОВАННЫЙ ПРОВОД АСПк-A1F/40SA
Завод «ЭМ-КАБЕЛЬ» производит компактированный провод АСПк с сердечником из стали, плакированной Al, и токопроводящими повивами из Al (рис. 2), которые пластически обжаты вальцами. Провод изготавливается по ТУ 3511-019-63976268-2016. Он соответствует всем профильным российским и международным стандартам. По стоимости АСПк имеет преимущество перед компактированными проводами, изготовленными по другим технологиям. Возможность применения в его конструкции новейших термостойких сплавов Al, производимых на предприятии «ЭМ-КАТ» (ГК «Оптик энерго»), позволяет выпускать модифицированные провода АСПТк, повышающие пропускную способность ВЛ в 1,5–2 раза за счет увеличения рабочей температуры провода до 150–210°С.
Провод АСПк прошел аттестацию в ПАО «Россети» (заключен. № I3-167/17). Он соответствует техническим требованиям энергокомпании и рекомендован для применения на объектах ее ДЗО.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

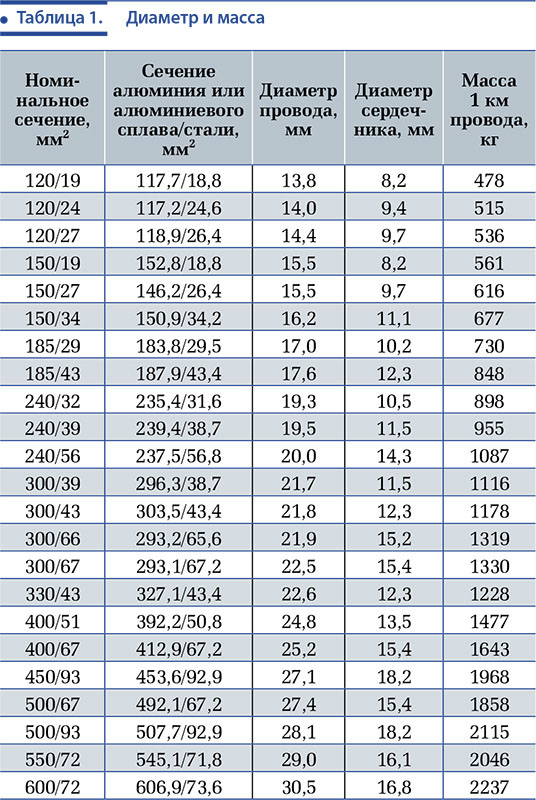

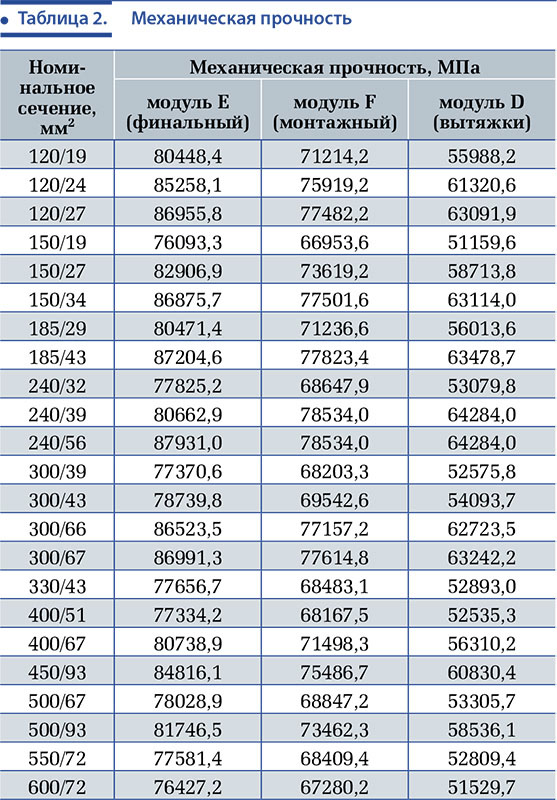

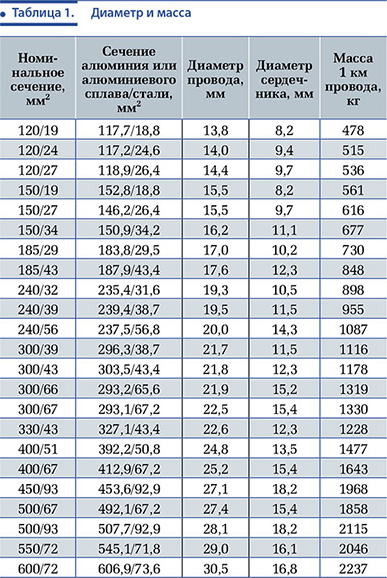

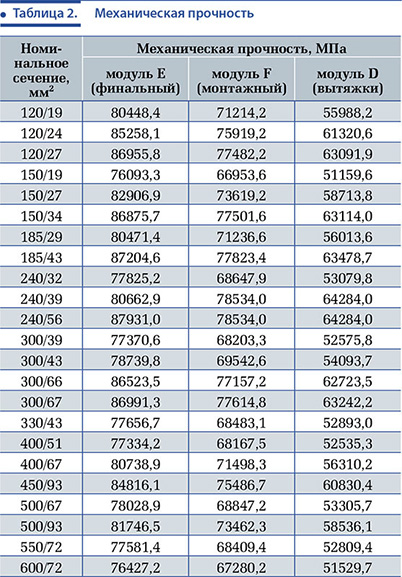

Таблица 1. Диаметр и масса Таблица 2. Механическая прочность

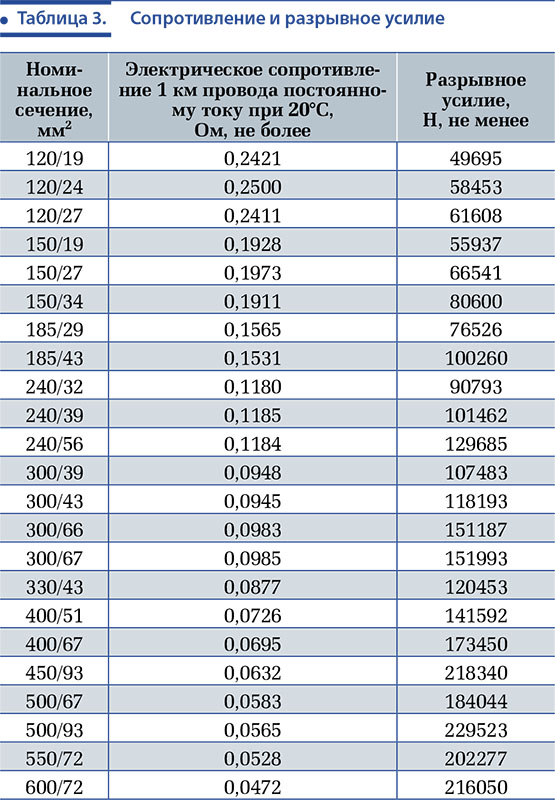

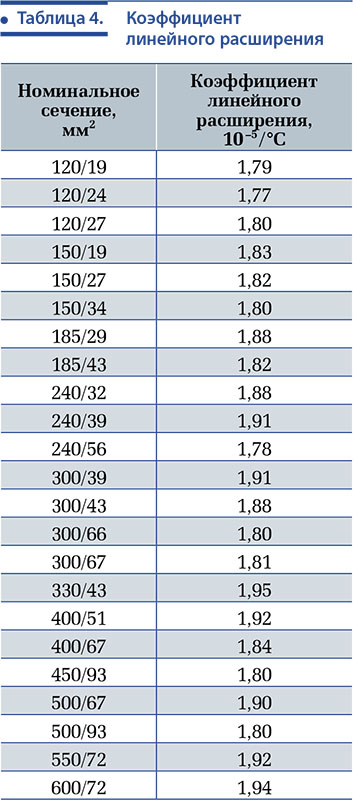

Таблица 3. Сопротивление и разрывное усилие Таблица 4. Коэффициент линейного расширения

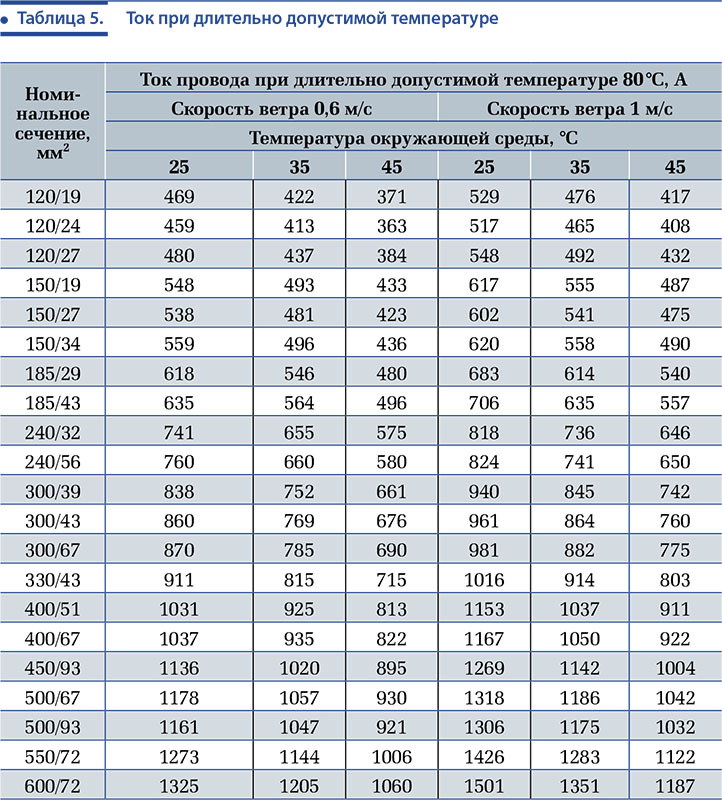

Таблица 5. Ток при длительно допустимой температуре
