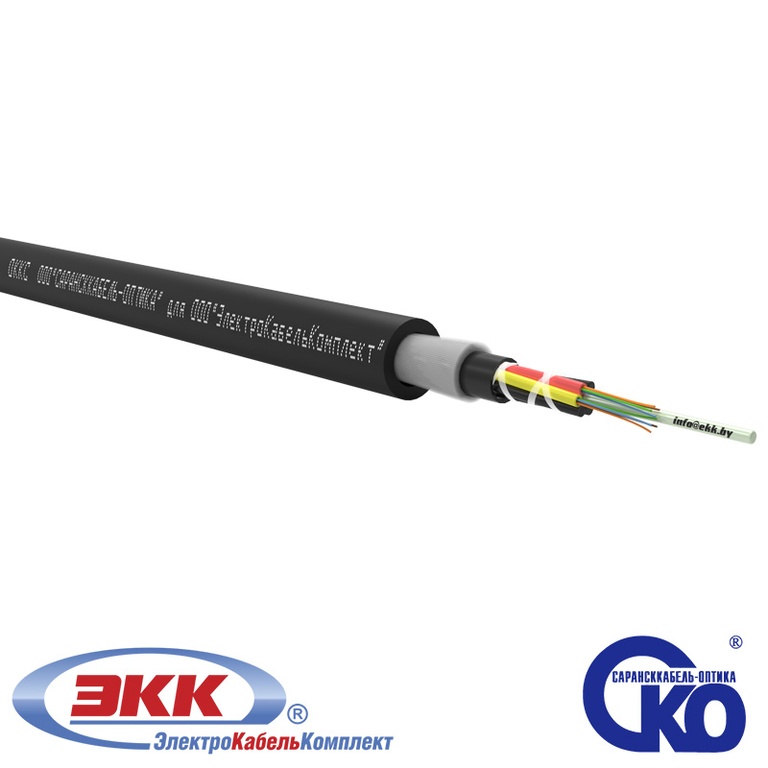

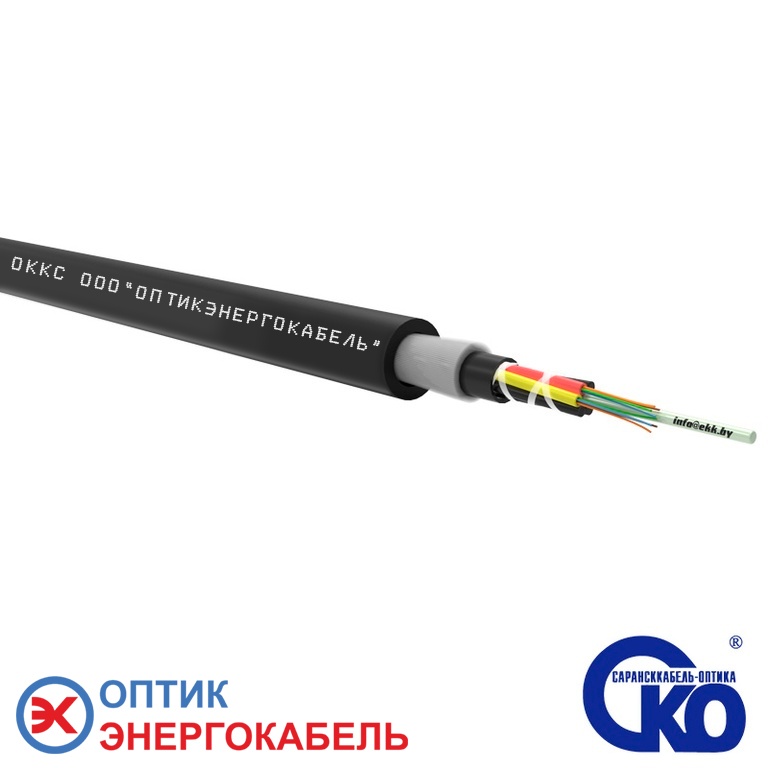

ОККС-0,22-8 6кН
- Количество волокон: 8
Описание:
Кабель марки ОККС для подвески на опорах линий связи, контактной сети железных дорог, опорах линий электропередачи в точках с максимальной величиной потенциала электрического поля до 12 кВ, между зданиями и сооружениями с максимально допустимой нагрузкой до 10 кН.
Конструкция:

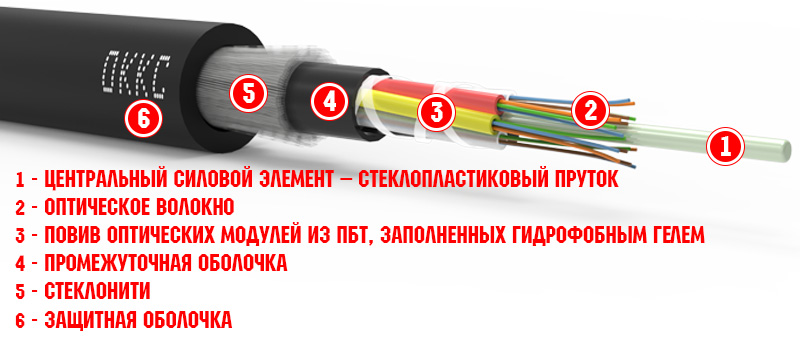

Кабель содержит сердечник модульной конструкции с ценральным силовым элементом из стеклопластикового прутка, вокруг которого скручены (модули; модули и кордели) методом правильной знакопеременной (SZ) скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным гелем. Сердечник скреплен нитями. На сердечник наложена ПЭТ лента, закрепленная нитью. Поверх скрутки наложена промежуточная оболочка из полиэтилена. На промежуточную оболочку наложен армирующий повив из стеклонитей. Защитная оболочка – полиэтилен высокой плотности.
Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
Количество оптических волокон |
2-30 |
32-50 |
52-72 |
74-96 |
98-144 |
|---|---|---|---|---|---|
| Количество элементов в скрутке | 6 | 6 | 6 | 8 | 12 |
| Количество волокон в модуле | до 6 | до 8 | до 12 | до 12 | до 12 |
| Диаметр кабеля, мм | от 11,4 | от 11,5 | от 13,3 | от 14,8 | от 18,4 |
| Вес кабеля с полиэтиленовой оболочкой, кг/ км | от 102 | от 107 | от 143 | от 176 | от 266 |
Требования к эксплуатации:
| Рабочая температура | -60°С… +70°С |
| Температура монтажа | -30°С…+50°С |
| Температура транспортировки и хранения | -60°С…+60°С |
| Минимальный радиус изгиба кабеля | не менее 20 диаметров кабеля |
| Срок службы | 25 лет |
| Растягивающее усилие (ГОСТ Р МЭК 749- 1- 93 метод Е 1) |
от 3,0 кН до 10,0 кН |
| Раздавливающее усилие (ГОСТ Р МЭК 794-1-93 метод Е 3) |
не менее 0,3 кН/см |
