ОКК-0.22-16 4кН

ОКК-0.22-16 4кН

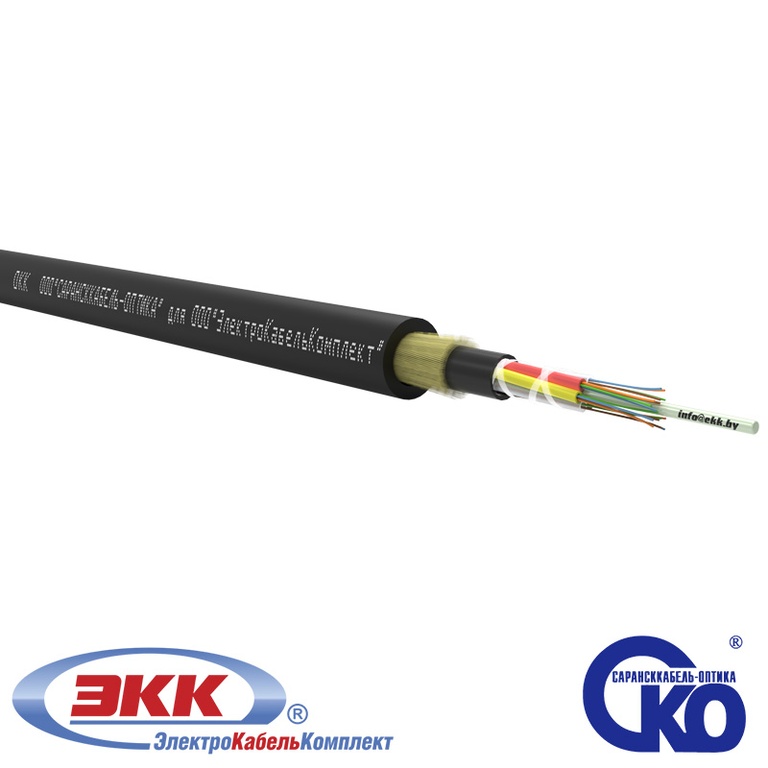

  • ОКК-0.22-16 4кН

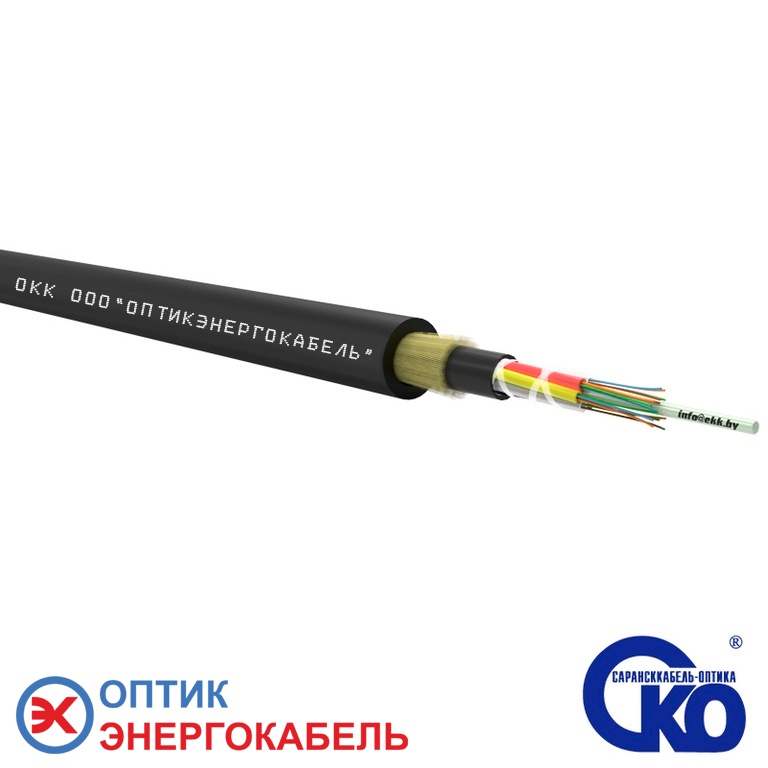

  • Срез кабель ОКК
  • Количество волокон: 16

Описание:

Кабель марки ОКК для подвески на опорах линий связи, контактной сети железных дорог, опорах линий электропередачи в точках с максимальной величиной потенциала электрического поля до 25 кВ, между зданиями и сооружениями.

Конструкция:

Кабель содержит сердечник модульной конструкции с центральным элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена. Поверх оболочки накладывается повив из арамидных нитей. На повив из арамидных нитей накладывается оболочка из полиэтилена высокой плотности при потенциале электрического поля 12 кВ или из трекингостойкого полиэтилена при потенциале электричекого поля до 25 кВ.

Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
Кордельные заполнители черного цвета выполняются из полиэтилена.

Количество оптических волокон
2-30
32-50
 52-72
 74-96
98-144
Количество элементов 5 5 6 8 12
Количество волокон в модуле до 6 до 12 до 12 до 12 до 12
Диаметр кабеля, мм 13,2 14,4 15,1 17,4 20,9
Вес кабеля с полиэтиленовой
оболочкой, кг/ км
134 160 178 234 336
Вес кабеля с оболочкой из трекингостойкого полиэтилена, кг/ км 144 171 190 248 352



Требования к эксплуатации:

Рабочая температура -60°С… +70°С
Температура монтажа -30°С…+50°С
Температура транспортировки и хранения -60°С…+60°С
Минимальный радиус изгиба кабеля не менее 20 диаметров кабеля
Срок службы 25 лет
Растягивающее усилие
(ГОСТ Р МЭК 749- 1- 93 метод Е 1)
от 3,5 кН до 85,0 кН
Раздавливающее усилие
(ГОСТ Р МЭК 794-1-93 метод Е 3)
3,0 кН/100 мм
