СИП. Виды, маркировка, свойства, арматура, применение

применение СИП

При возведении новых линий электропередач используются марки провода и кабеля, отличающиеся по характеристикам и свойствам. Для линий электропередач применяется провод с изоляцией и без, с жилами из меди, алюминия и сплавов алюминия. Но востребованным среди электриков, монтажников и проектировщиков считается СИП.

СИП не подвержены накапливанию снега и оледенению в зимние месяцы года, не требуют специальных условий транспортировки и монтажа. Применение СИП уменьшает количество незаконных подключений к линиям электропередач.

СИП- самонесущий изолированный провод. СИП предназначен для новых и замены старых линий электропередач с переменным током от 0,6/1кВ до 35кВ.

Изоляция провода СИП выполняется из полиэтилена (термопластичного или светостабилизированного), устойчивого к прямым солнечным лучам. Фазные многопроволочные алюминиевые жилы выполнены круглой формы. Нулевая жила – это стальная сердцевина, обмотанная проволокой из алюминия.

Срок службы СИП составляет 40 лет. Рабочая температура от -60°С до +50°С.

СИП подразделяется на 5 видов- СИП-1, СИП-2, СИП-3, СИП-4 и СИП-5.

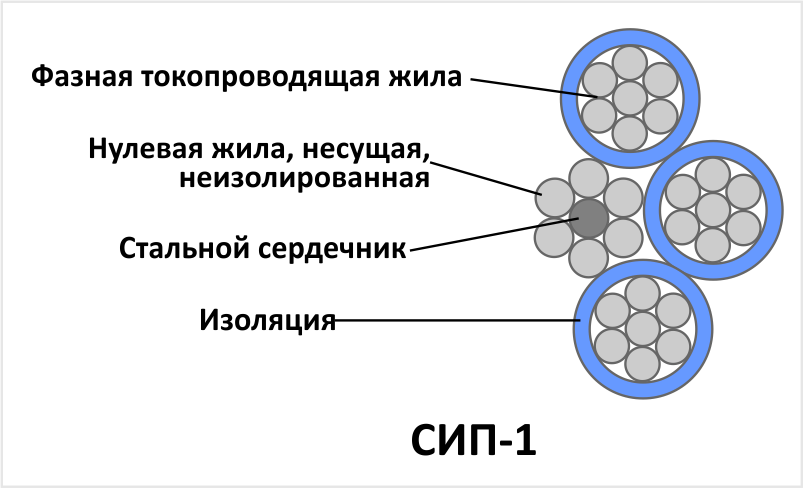

СИП-1 – это скрутка нулевой неизолированной жилы и 1-4 изолированных фазных жил. Изоляция выполнена из термопластичного полиэтилена. СИП-1 применяется для ответвления  воздушной линии, ввода электрической линии в дом и другие постройки, прокладки с внешней стороны зданий.

СИП-1

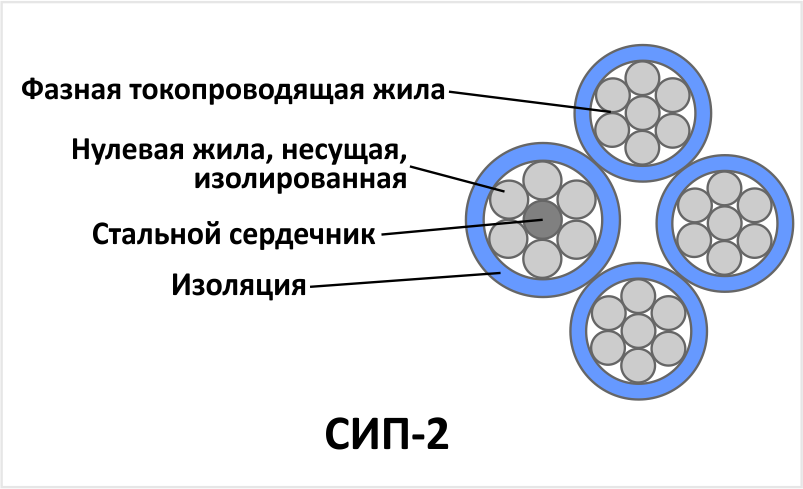

СИП-2 – скрученные нулевая жила и 1-4 фазных жил. Все жилы изолированы. Изоляция изготовлена из светостабилизированного полиэтилена и выдерживает нагрев до 90°С. Применение аналогично с СИП-1.

СИП-2

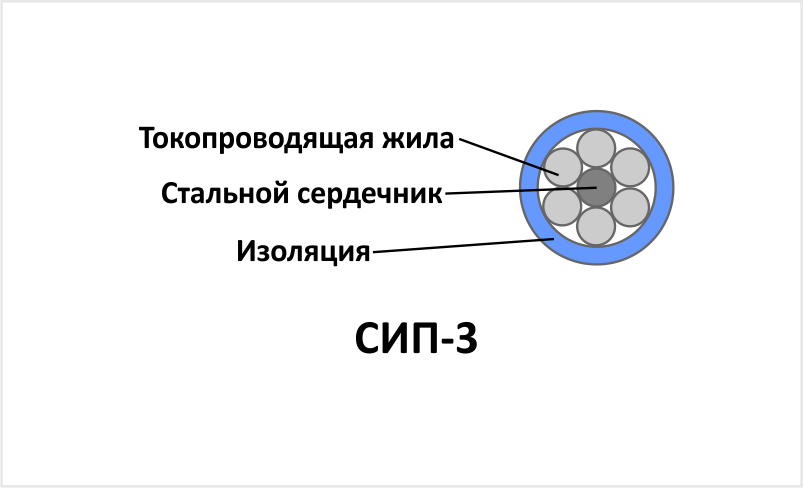

СИП-3 имеет единственную стальную жилу, которая обкручена проволокой из сплава алюминия. Изоляция - светостабилизированный полиэтилен. СИП-3 применяется для линий напряжением 6-35кВ.

СИП-3

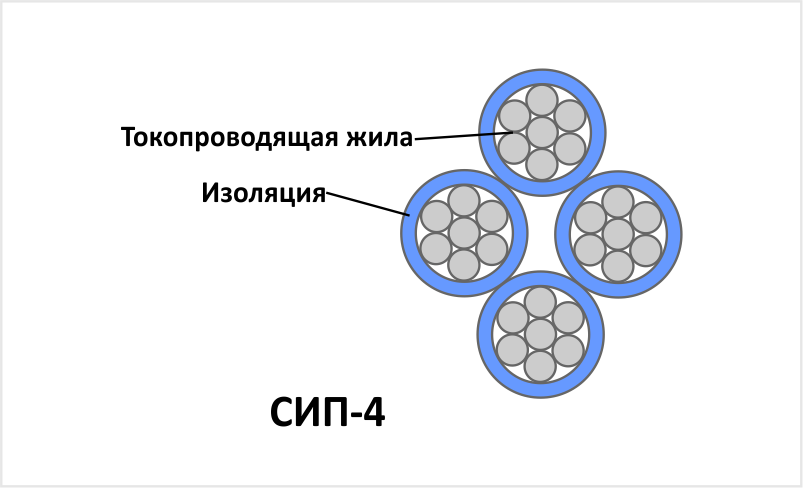

СИП-4 не содержит нулевую жилу. Число фазных жил - от 2 до 4. Изоляция изготовлена из термопластичного полиэтилена.

СИП-4

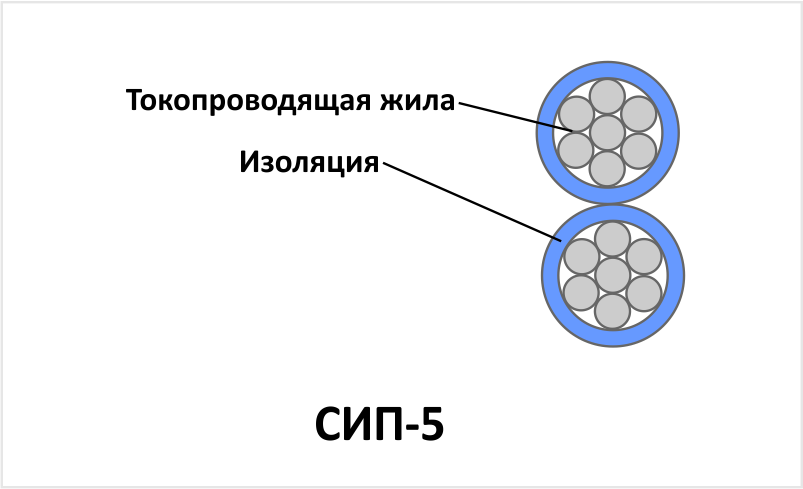

СИП-5 не содержит нулевую жилу. Число фазных жил -  от 2 до 4. Изоляция - светостабилизированный полиэтилен.

СИП-5



СИП-1

СИП-2

СИП-3

СИП-4

СИП-5

Количество жил

1+4

1+4

1

2-4

2-4

Сечение жил, мм2

16-120

16-120

35-240

16-120

16-120

Материал нулевой жилы

сплав алюминия (стальной сердечник)

сплав алюминия (стальной сердечник)

-

-

-

Материал фазных жил

алюминий

алюминий

сплав алюминия (стальной сердечник)

алюминий

алюминий

Класс напряжения, кВ

0,4-1

0,4-1

10-35

0,4-1

0,4-1

Изоляция жил

термопластичный полиэтилен

светостабилизир. полиэтилен

светостабилизир. полиэтилен

термопластичный полиэтилен

светостабилизир. полиэтилен

Температура эксплуатации

-60°С-+50°С

-60°С-+50°С

-60°С-+50°С

-60°С-+50°С

-60°С-+50°С

Максимально допустимый нагрев жил при эксплуатации

+70°С

+90°С

+70°С

+90°С

+90°С

Срок службы

не меньше 40 лет

не меньше 40 лет

не меньше 40 лет

не меньше 40 лет

не меньше 40 лет

Радиус изгиба провода (минимальный)

не меньше 10 диаметров сечения

не меньше 10 диаметров сечения

не меньше 10 диаметров сечения

не меньше 10 диаметров сечения

не меньше 10 диаметров сечения

Применение

- ответвление от воздушных линий

- ввод электропитания в дома и постройки

- прокладка с внешней стороны зданий

- ответвление от воздушных линий

- ввод электропитания в дома и постройки

- прокладка с внешней стороны зданий

- для монтажа воздушных линий 6-35кВ

- ответвление от воздушных линий

- ввод электропитания в дома и постройки

- прокладка с внешней стороны зданий

- ответвление от воздушных линий

- ввод электропитания в дома и постройки

- прокладка с внешней стороны зданий

Маркировка

Рассмотрим маркировку на примере СИП-4 4х50+1х25 -0,66/1.

Провод имеет 4 фазные жилы сечением 50мм 2 и одну жилу сечением 25 мм 2, номинальное напряжение до 0,66/1 кВ при частоте 50 Гц.

Дополнительно может быть указано, согласно каким требованиям стандарта произведен провод.

Основная арматура для СИП:

Анкерные зажимы. Используются для крепления провода на любой высоте и поверхности.

Анкерный кронштейн. Используется крепления анкерных зажимов линий СИП.

Поддерживающие зажимы. Используются для обеспечения провисания провода между силовыми опорами.

Соединительные зажимы. Используются для быстрого и надежного соединения СИП.

Ответвительные зажимы. Используются для соединения жил сечением 6-120мм2 в магистральной линии с жилами сечением 1,5-6 для подключения уличного освещения и ввода электрической сети в дом.

Крюк. Используется для крепления кабеля к опорам, поверхностям зданий и стен.

Промежуточный зажим. Используется для крепления СИП-4 к опорам.

Преимущества СИП:

- надежность электрических линий

- снижает число незаконных подключений к линии

- устойчивость к любым погодным условиям

- снижение затрат на эксплуатацию

- простота монтажа, ремонта и реконструкции

- снижаются потери электроэнергии на линиях

- снижается ширина трассы линии (все провода в одной изоляции)

- не требует особых условия для проводки и подключения (монтируется на старые, короткие опоры, не требуется дополнительная вырубка деревьев стоящих рядом)

- использования универсальной арматуры

- отсутствие хищения провода

- безопасность для птиц и зверей

- пожароустойчивость

- низкая вероятность короткого замыкания

Недостатки СИП:

- высокая стоимость по сравнению с другими неизолированными проводами.

Компания «ЭлектроКабельКомплект» предлагает провод СИП оптом и в розницу. Выбрать и купить провод СИП можно в разделе СИП, арматура для сип, оформив заказ онлайн или позвонив по телефонам:

+375 29 156-50-10 А1

+375 29 256-50-10 MTС

+375 17 390-42-85, 84, 83

Провод СИПсоответствует требованиям стандартов ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия» и ТР/ТС 004/2011 «О безопасности низковольтного оборудования».
