Подключение счетчика Меркурий 201.7

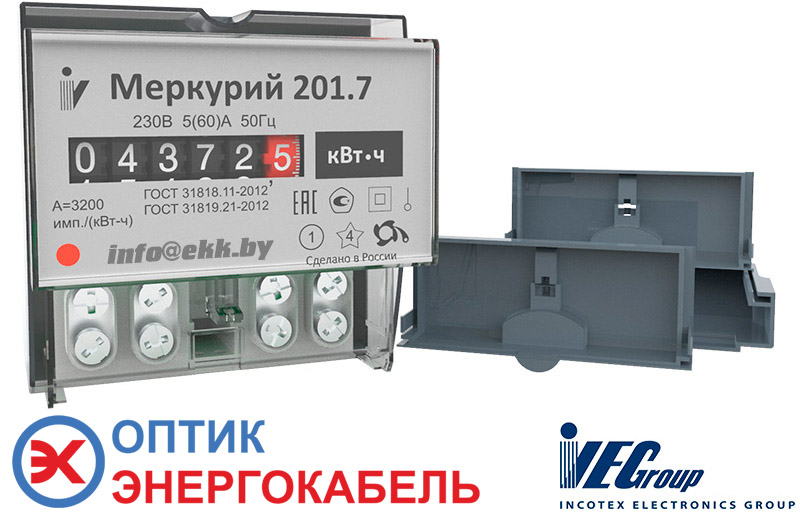

Меркурий 201.7

Если Вы решили приобрести счетчик Меркурий 201.7 и установить его, то необходимо ознакомиться с некоторыми его особенностями.

Счетчик Меркурий является однофазным  с цифровым методом измерения. Счетчики предназначены для учета активной электрической энергии в двухпроводных сетях переменного тока. Счетчики предназначены для эксплуатации внутри закрытых помещений.

Отличительные особенности счетчиков «Меркурий»:

 -Отсутствие магниточувствительных элементов в измерительных цепях и системе питания

- Отсчетное устройство с антиреверсным механизмом и защитой от магнитных полей

 -Учет электроэнергии «по модулю»

 - Сохранение показаний при любой фазировке подключенных цепей

- Малогабаритный корпус с универсальным креплением на щит и DIN-рейку

- Минимальные габариты в своем классе, крепление на DIN-рейку.

Комплектуются переходной планкой с присоединительными размерами индукционных счетчиков.

Счетчик и автоматы устанавливаются в распределительный щит, который выбирается в зависимости от количества автоматических выключателей.

Перед тем как установить счетчик внимательно прочитайте инструкцию и схему подключения. Чтобы подключить счетчик Меркурий 201.7 понадобится подвести сеть 220 В к силовому щиту, используя 3-х жильный электрический кабель (например ВВГ 3х2,5), далее  необходимо произвести монтаж автоматических выключателей и самого счетчика  проводами ПВ-1 или ПВ-3 согласно электрической схеме, установив все элементы на DIN-рейку.

Однофазный счетчик на клеммнике содержит 4 входных контакта:

  1. Контакт для ввода фазы от внешней сети (220В) в квартиру или дом.
  2. Контакт для выхода фазы внутрь квартиры или дома. Для подключения  используется провод типа ПВ-1 или ПВ-3.
  3. Клемма подключения нуля от внешней сети в квартиру или дом.
  4. Клемма выхода нуля к нагрузке, то есть внутрь квартиры или дома.

схема подключения электросчетчика Меркурий 201

Схема подключения счетчика Меркурий 201.7

  1. Установите счетчик,  автоматы в квартиру или дом и основной автомат включения/выключения электроэнергии.
  2. Используя провод ПВ-1 или ПВ-3 подключите фазу от основного автомата к 1-ой клемме  счетчика.
  3. Аналогично подключите  провод напряжения к 3-ей клемме счетчика.
  4. Подключите 2-ую клемму с помощью провода ПВ-1 или ПВ-3 и проведите к автоматическому выключателю.
  5. Последнюю, 4-ую клемму необходимо подключить к нулевой шине.

Подключенные провода аккуратно укладываются и закрываются крышкой. Крышка прикручивается для плотного прилегания к корпусу счетчика.

Следует еще раз проверить схему подключения, установить крышку. Затем, представителями сетевой организации, которая обеспечивает подачу и учет электроэнергии в вашей квартире, производится пломбировка счетчика Меркурий 201.7.

При подключенном к электросети счетчике, загорается красная лампочка – индикатор.

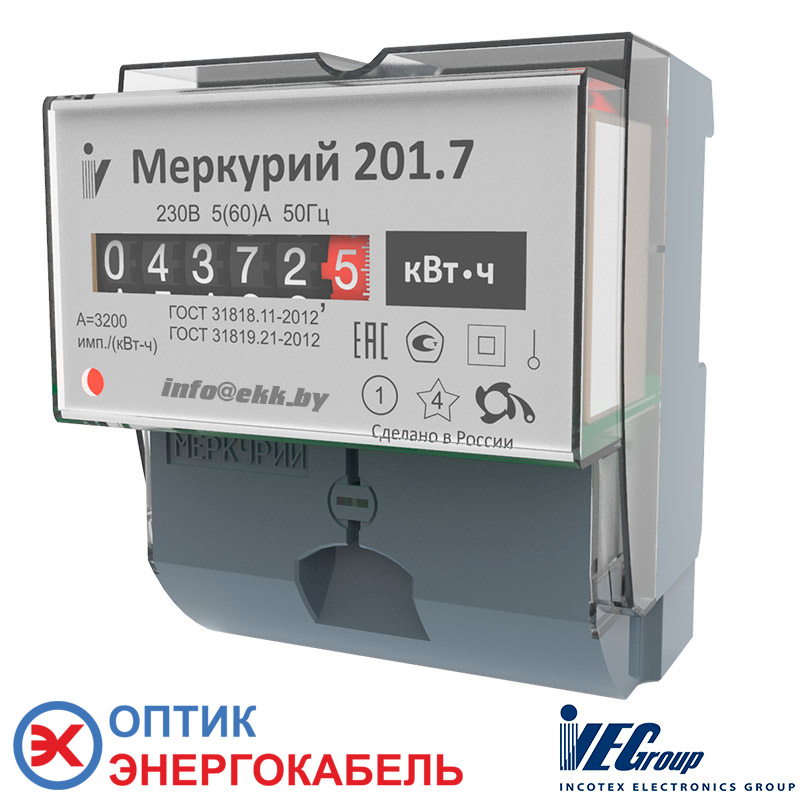

Меркурий 201.7
