Современные воздушные линии электропередачи и волоконно-оптические линии связи должны сохранять надежность в течение многих лет под воздействием ветра, перепадов температур, осадков, гололеда и постоянных механических нагрузок. При этом большое значение имеет не только качество самого провода или оптического кабеля, но и правильный выбор элементов крепления на опорах.

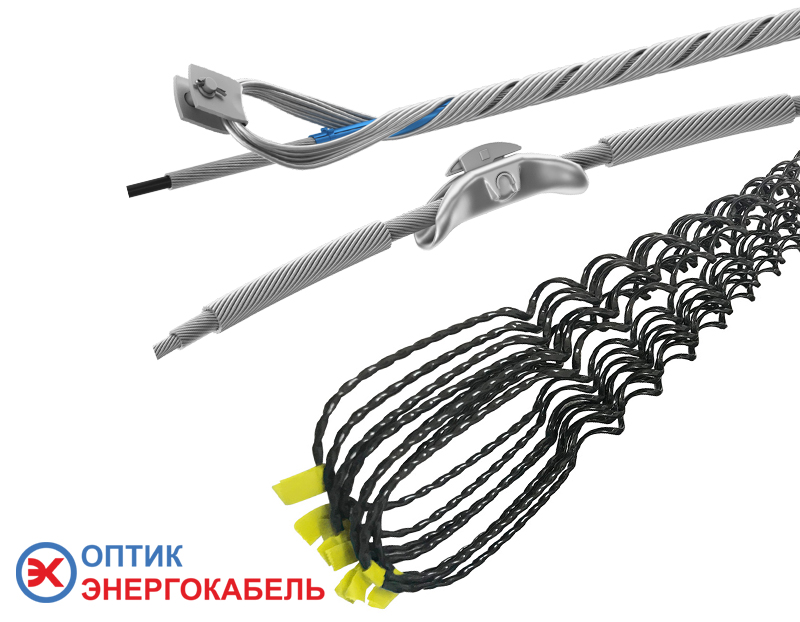

Для решения этих задач применяется линейная арматура для СИП и ВОЛС. Арматура для СИП и ВОЛС обеспечивает крепление, подвеску, натяжение и защиту проводов и кабелей, помогает распределять возникающие нагрузки и формирует надежную конструкцию воздушной линии.

Компания «ОПТИКЭНЕРГОКАБЕЛЬ» предлагает линейную арматуру для строительства, реконструкции и обслуживания воздушных линий электропередачи и волоконно-оптических линий связи.

Что представляет собой линейная арматура

Под линейной арматурой понимается целая группа специализированных изделий, которые применяются на воздушных линиях. В зависимости от конструкции линии и используемого провода или кабеля арматура может выполнять различные функции: удерживать линию на промежуточной опоре, фиксировать ее на анкерном участке, распределять растягивающие нагрузки, защищать кабель в местах крепления и снижать воздействие вибраций.

Именно через элементы арматуры значительная часть механических нагрузок передается от провода или кабеля на опору. Поэтому неправильно подобранный зажим или комплект крепления может стать слабым местом даже при использовании качественного кабеля.

При выборе арматуры учитываются диаметр и конструкция провода или кабеля, допустимая растягивающая нагрузка, длина пролета, особенности трассы, конструкция опор и условия окружающей среды.

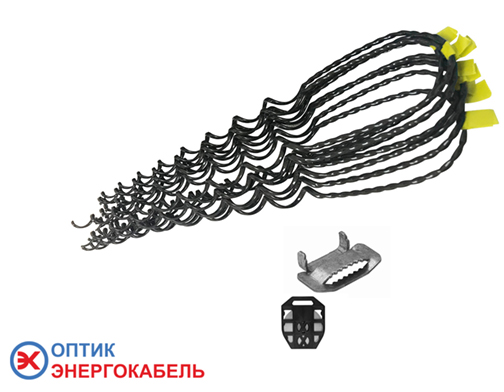

Линейная арматура для СИП

СИП — самонесущий изолированный провод, широко используемый при строительстве и реконструкции воздушных линий электропередачи.

В отличие от традиционных воздушных линий с неизолированными проводами, конструкция СИП требует применения специализированных крепежных элементов. Они должны надежно удерживать провод, одновременно не повреждая его изоляцию и обеспечивая правильное распределение нагрузки.

Арматура для СИП применяется при строительстве магистральных линий, ответвлений, переходов, вводов к зданиям и на участках изменения направления линий электропередач.

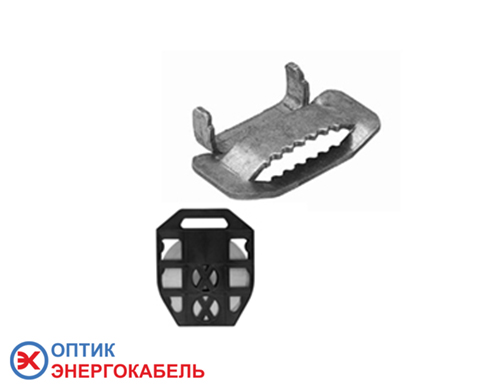

Анкерные зажимы

Одними из основных элементов являются анкерные зажимы. Они используются там, где необходимо зафиксировать провод и передать механическое усилие на опору.

Такие зажимы могут применяться:

• на анкерных и концевых опорах;
• на участках изменения направления воздушной линии;
• при устройстве ответвлений;
• при организации вводов к зданиям и сооружениям.

Основная задача анкерного крепления — надежно удерживать провод при действии продольных нагрузок. При этом конструкция зажима подбирается с учетом типа и размеров используемого СИП.

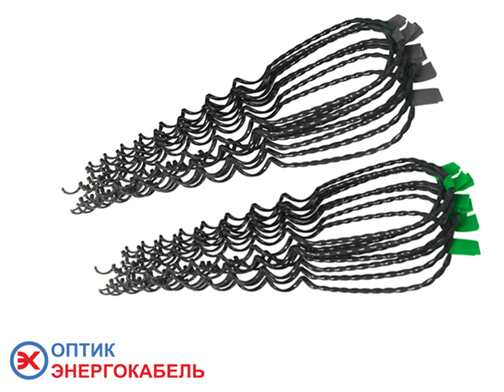

Спиральные изолированные вязки

Для фиксации изолированных проводов также применяются спиральные изолированные вязки. Благодаря своей конструкции они охватывают провод на определенном участке и позволяют распределять механическую нагрузку по поверхности.

Спиральные элементы удобны при монтаже воздушных линий и позволяют выполнять крепление без нарушения целостности изоляции при условии правильного подбора изделия под конкретный провод.

Комплексное применение подходящей арматуры позволяет сформировать надежную систему крепления СИП по всей трассе воздушной линии.

Арматура для волоконно-оптических линий связи

При строительстве воздушных ВОЛС требования к креплению особенно высоки. Оптический кабель необходимо надежно удерживать на опорах, но при этом важно не допустить чрезмерного сжатия, перегиба или других механических воздействий, способных негативно сказаться на его конструкции.

Поэтому арматура для ВОЛС подбирается с учетом конкретного типа оптического кабеля.

Одними из распространенных решений для воздушных линий являются:

ОКСН (ADSS) — оптический кабель самонесущий неметаллический;

ОКГТ (OPGW) — оптический кабель, встроенный в грозозащитный трос.

Несмотря на то что оба типа используются на воздушных линиях, условия их работы отличаются, поэтому и комплекты линейной арматуры для них имеют свои особенности.

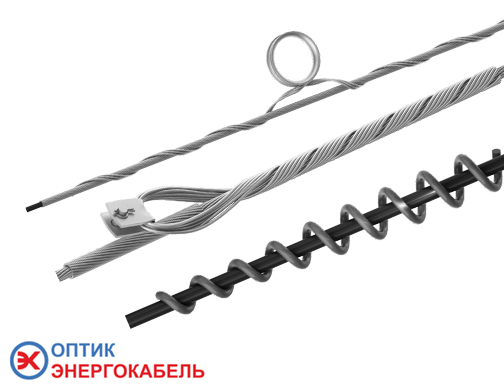

Арматура для ОКСН (ADSS)

Самонесущий диэлектрический оптический кабель ОКСН применяется для организации воздушных линий связи. Кабель является самостоятельным несущим элементом, поэтому возникающие в пролете механические нагрузки воспринимаются его конструкцией и передаются на опоры через линейную арматуру.

Для ОКСН могут применяться натяжные и поддерживающие спиральные зажимы, защитные протекторы, гасители вибрации и другие специализированные элементы.

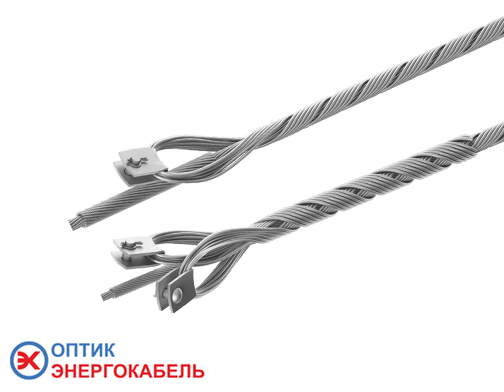

Натяжные зажимы

Натяжные зажимы применяются для жесткой фиксации оптического кабеля на анкерных участках линии.

Они необходимы на концевых опорах и на участках поворота кабельной линии.

Спиральная конструкция позволяет распределить давление на сравнительно большой поверхности кабеля, что особенно важно для сохранения его эксплуатационных характеристик.

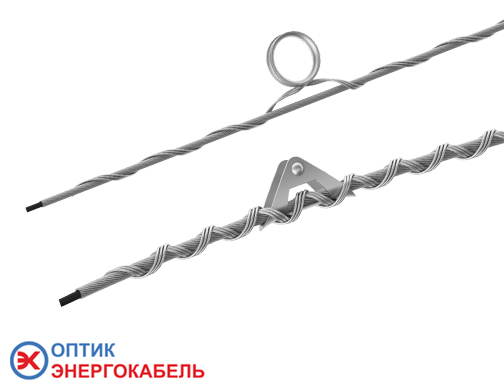

Поддерживающие зажимы

Поддерживающие зажимы используются на промежуточных опорах.

Их задача заключается в удержании кабеля в заданном положении и передаче вертикальных и поперечных нагрузок на опору. При этом кабель должен сохранять возможность работать в условиях естественных изменений натяжения, возникающих из-за температуры, ветра и других факторов.

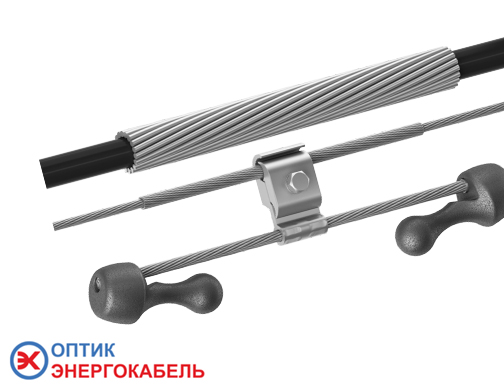

Протекторы

Защитные протекторы устанавливаются на участках, где кабель взаимодействует с зажимом или другими элементами крепления.

Они помогают распределить механическое воздействие на большую длину кабеля и дополнительно защищают его наружную оболочку в зоне крепления.

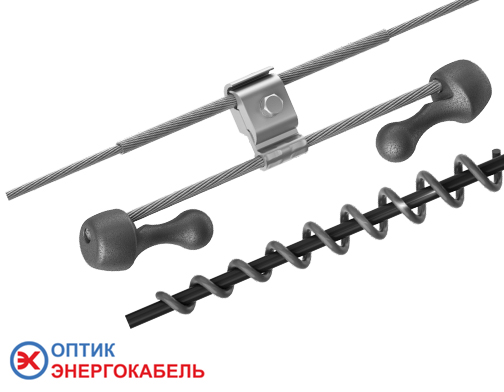

Гасители вибрации

Ветер вызывает колебания подвешенного кабеля. При длительном воздействии вибрационные нагрузки могут негативно влиять на кабель и элементы его крепления.

Для уменьшения таких воздействий на отдельных участках линии применяются гасители вибрации. Необходимость их установки и количество определяются проектом линии, характеристиками кабеля, длиной пролетов и условиями эксплуатации.

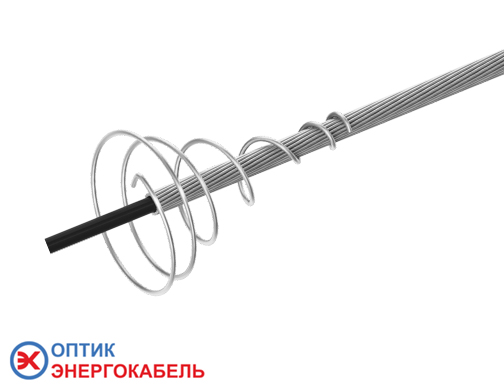

Ограничители короны

В составе арматуры для ОКСН могут использоваться и спиральные ограничители короны. Такие элементы применяются для монтажа диэлектрического оптического кабеля на воздушных линиях электропередачи и являются частью специализированных решений для защиты кабеля.

Арматура для ОКГТ (OPGW)

ОКГТ — это особая конструкция, объединяющая функции грозозащитного троса и канала передачи данных по оптическим волокнам.

Кабель размещается в верхней части опор воздушных линий электропередачи и в процессе эксплуатации подвергается значительным механическим воздействиям. Поэтому к качеству его крепления предъявляются высокие требования.

Для монтажа ОКГТ используются специальные натяжные и поддерживающие спиральные зажимы, а также защитные протекторы.

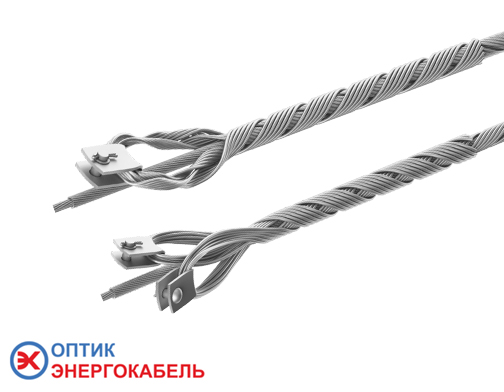

Натяжные спиральные зажимы для ОКГТ

Натяжные спиральные зажимы обеспечивают фиксацию грозозащитного троса на анкерных участках линии и передачу растягивающей нагрузки на конструкцию опоры.

Спиральная система крепления обеспечивает распределение усилий по поверхности ОКГТ и позволяет избежать концентрации нагрузки в одной небольшой точке.

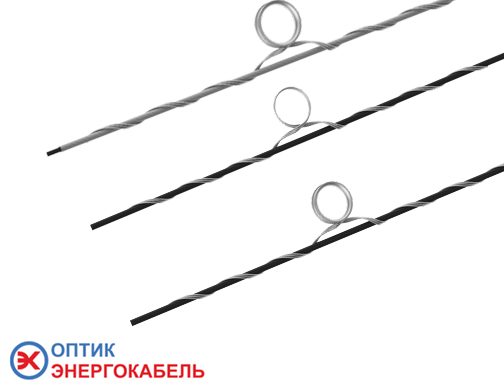

Поддерживающие спиральные зажимы

Поддерживающие спиральные зажимы предназначены для крепления ОКГТ преимущественно на промежуточных опорах.

Они обеспечивают необходимое положение кабеля и распределяют нагрузки, возникающие при его эксплуатации.

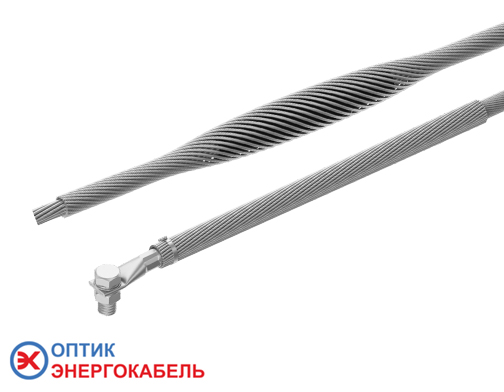

Защитные протекторы

В местах крепления могут использоваться дополнительные защитные протекторы. Они позволяют уменьшить локальное механическое воздействие на ОКГТ и создать более равномерное распределение нагрузки.

Почему для СИП и ВОЛС нужна специализированная арматура

На первый взгляд многие элементы линейной арматуры выполняют одинаковую функцию — удерживают провод или кабель. Однако использовать произвольный крепеж для воздушных линий нельзя.

Каждый провод и кабель имеет собственную конструкцию, диаметр, массу, допустимую растягивающую нагрузку и особенности наружной оболочки.

Для СИП важно сохранить целостность изоляции. Для самонесущего оптического кабеля необходимо исключить опасные локальные нагрузки и чрезмерные перегибы. При работе с ОКГТ арматура должна выдерживать эксплуатационные нагрузки воздушной линии и соответствовать конструкции конкретного троса.

Поэтому линейная арматура должна рассматриваться не как отдельный крепежный элемент, а как часть единой системы: кабель или провод — арматура — опора.

На что обратить внимание при выборе арматуры

При подборе комплекта для конкретного объекта необходимо учитывать сразу несколько параметров:

• тип и конструкцию СИП или оптического кабеля;
• наружный диаметр;
• расчетную и допустимую механическую нагрузку;
• назначение точки крепления — анкерное или промежуточное;
• длину и особенности пролетов;
• углы поворота трассы;
• расчетные ветровые и гололедные нагрузки;
• конструкцию существующих или проектируемых опор;
• условия эксплуатации воздушной линии.

Для ВОЛС дополнительно важно учитывать тип оптического кабеля — ОКСН или ОКГТ, поскольку принцип восприятия нагрузки и конструкция используемой арматуры для них отличаются.

Выбирать арматуру только по внешнему сходству или приблизительному диаметру кабеля не рекомендуется. Параметры элементов крепления должны соответствовать проекту и техническим характеристикам конкретного провода или кабеля.

В каталоге компании «ОПТИКЭНЕРГОКАБЕЛЬ» представлена линейная арматура для ЛЭП и ВОЛС, включая решения для СИП, ОКСН (ADSS) и ОКГТ (OPGW).

В ассортимент входят анкерные и спиральные зажимы, спиральные изолированные вязки, поддерживающие элементы, защитные протекторы, гасители вибрации и другие изделия для строительства и эксплуатации воздушных линий.

При подборе оборудования важно учитывать не отдельный элемент, а параметры всей проектируемой линии. Специалисты компании помогут подобрать арматуру в соответствии с типом провода или оптического кабеля и условиями его эксплуатации.

Правильное сочетание кабеля и линейной арматуры обеспечивает надежность крепления, удобство монтажа и длительную эксплуатацию воздушных линий электропередачи и связи.
